ترتیب رنگ بندی کابل تلفن چیست؟ با ۲۵ ترکیب رنگی استاندارد آشنا شوید!

در کابل‌کشی، ترتیب رنگ بندی کابل تلفن دقیقاً برای جلوگیری از خطا، تداخل سیگنال، و تسهیل عیب‌یابی تعریف شده است. هر زوج سیم، با ترکیب خاصی از رنگ‌های اصلی و فرعی مشخص می‌شود تا تکنسین‌ها بدانند دقیقاً کدام خط به کجا متصل است. در عمل، اگر خط اول تلفن را با جفت «سفید-آبی» راه‌اندازی کنید، برای خطوط بعدی باید به ترتیب از «سفید-نارنجی»، «سفید-سبز» و به همین صورت تا زوج بیست‌وپنجم استفاده کنید.

نکته کلیدی اینجاست: اگر این ترتیب رعایت نشود، در آینده امکان عیب‌یابی یا گسترش خطوط بسیار سخت و پرخطا خواهد بود. بنابراین هنگام اتصال سیم‌ها به ترمینال، پچ پنل یا سوکت، باید همیشه به جدول رنگ‌بندی کابل توجه کرده و از شماره زوج مشخص برای هر خط استفاده کنید. در پروژه‌های حرفه‌ای، استفاده از لیبل‌گذاری دقیق برای هر سیم نیز توصیه می‌شود.

استاندارد رنگ بندی کابل تلفن چیست؟

در کابل‌های تلفن از یک کد رنگی استاندارد استفاده می‌شود که به تکنسین‌ها کمک می‌کند سیم‌ها را به درستی شناسایی و وصل کنند. این استاندارد بیشتر در سیستم‌های مخابراتی داخلی و شهری کاربرد دارد و در تمام دنیا کم‌وبیش از اصول مشترکی پیروی می‌کند.

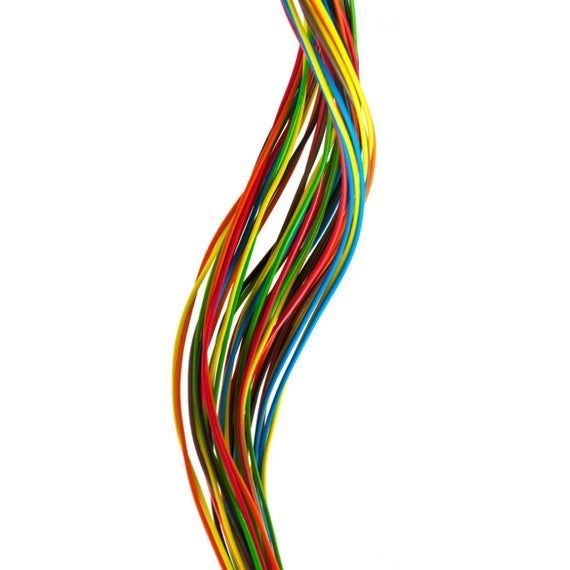

در کابل‌های تلفن، سیم‌ها به‌صورت جفت‌ به‌هم‌ تابیده هستند که این ساختار برای کاهش نویز و اختلالات الکترومغناطیسی طراحی شده است. هر جفت دارای دو رنگ است: یک رنگ اصلی یا زمینه و یک رنگ فرعی یا راه‌راه. رنگ اصلی مشخص‌کننده گروه یا دسته سیم است، در حالی که رنگ فرعی موقعیت دقیق آن سیم در داخل آن گروه را نشان می‌دهد. این سیستم ترکیبی باعث می‌شود تا حتی در کابل‌هایی با صدها رشته سیم، بتوان هر جفت خاص را به‌سادگی پیدا کرد.

همچنین در بلاگ پاناتل ذکر شده:

 کابل‌های زوج به‌هم‌تابیده به دو نوع اصلی تقسیم می‌شوند:

• :UTP در این نوع، تمامی جفت‌ها در یک غلاف پلاستیکی پیچیده شده‌اند و به‌همین‌دلیل از حفاظت خاصی برخوردار نیستند. این نوع کابل برای بسیاری از کاربردهای عمومی و شبکه‌های خانگی مناسب است.
• STP: این نوع کابل به‌گونه‌ای طراحی شده است که از جفت‌ها در برابر تداخل الکترومغناطیسی محافظت کند. این محافظت معمولاً به‌شکل یک شیلد یا لایه اضافی در اطراف جفت‌ها صورت می‌گیرد که باعث بهبود کیفیت سیگنال و کاهش نویز می‌شود.

رنگ‌های پایه و مکمل در کابل‌های تلفن

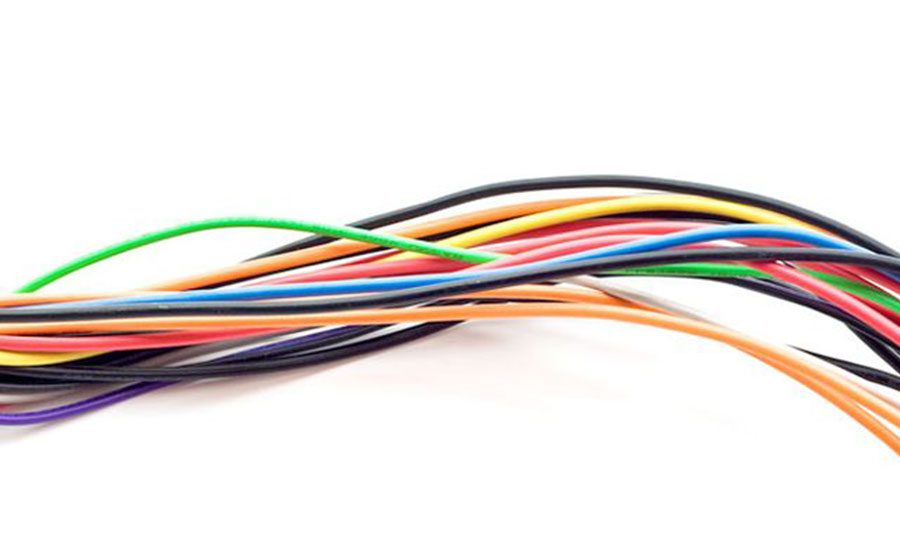

در سیستم رنگ‌بندی کابل تلفن معمولاً از دو مجموعه رنگ استفاده می‌شود که هر کدام عملکرد خاص خود را دارند. رنگ‌های پایه یا اصلی شامل پنج رنگ سفید، قرمز، مشکی، زرد و بنفش هستند. این رنگ‌ها معمولاً زمینه سیم را تشکیل می‌دهند و هرکدام نمایانگر یک گروه مشخص از زوج‌ها هستند.

در کنار این رنگ‌های اصلی، پنج رنگ مکمل یا فرعی نیز وجود دارد که به‌صورت راه‌راه بر روی رنگ زمینه قرار می‌گیرند. این رنگ‌ها عبارت‌اند از آبی، نارنجی، سبز، قهوه‌ای و طوسی. با ترکیب این پنج رنگ مکمل با پنج رنگ اصلی، مجموعاً ۲۵ جفت سیم ایجاد می‌شود که در پروژه‌های تلفنی برای پوشش‌دهی تا ۲۵ خط تلفن مجزا کافی است.

این ترکیب دقیق رنگ‌ها نه‌تنها در زمان نصب اهمیت دارد، بلکه در فرآیندهای نگهداری و ارتقاء خطوط نیز نقش کلیدی بازی می‌کند. به عنوان مثال، اگر سیم‌های مربوط به یک خط خاص دچار مشکل شوند، تکنسین با توجه به رنگ‌بندی می‌تواند بدون نیاز به بررسی همه رشته‌ها، مستقیماً به سراغ جفت موردنظر برود.

ترتیب رنگ بندی کابل تلفن بر اساس استاندارد ۲۵ زوج

در کابل‌های تلفن استاندارد، به‌ویژه کابل مخابراتی بزرگ، سیم‌ها به صورت زوج‌هایی با رنگ‌بندی مشخص قرار گرفته‌اند. این ترتیب بر اساس ترکیب منظم رنگ‌های پایه و فرعی ساخته شده و از زوج اول تا بیست‌وپنجم ادامه دارد.

در هر جفت سیم، یکی دارای رنگ زمینه (رنگ اصلی) و دیگری راه‌راه (رنگ فرعی) است. زوج اول، که همیشه برای اولین خط تلفن استفاده می‌شود، ترکیب سفید – آبی دارد. سپس با تغییر رنگ فرعی به ترتیب به نارنجی، سبز، قهوه‌ای و طوسی می‌رسیم. وقتی همه رنگ‌های فرعی با رنگ سفید استفاده شدند، رنگ زمینه تغییر کرده و به رنگ قرمز می‌رسد، سپس همین روند تکرار می‌شود تا به زوج بیست‌وپنجم برسیم.

این ساختار منظم به تکنسین‌ها امکان می‌دهد تا در مواقعی که چندین خط تلفن به‌صورت هم‌زمان باید نصب یا تعمیر شوند، بدون نیاز به آزمون و خطا، هر خط را به‌درستی شناسایی کنند. این ترتیب استاندارد به شکل جهانی پذیرفته شده و در اغلب کابل‌های تلفن مورد استفاده قرار می‌گیرد.

انواع کابل تلفن و کاربرد رنگ‌بندی در آن‌ها

کابل‌های تلفن با توجه به نوع استفاده، تعداد زوج سیم و روکش‌های محافظ دسته‌بندی می‌شوند. در ادامه به چند نوع رایج آن اشاره می‌کنیم:

کابل تلفن دو زوج (چهار رشته)

این کابل‌ها در منازل یا دفاتر کوچک کاربرد دارند. رنگ‌بندی رایج در آن‌ها به صورت زیر است:

• زوج اول: سفید – آبی
• زوج دوم: سفید – نارنجی

کابل تلفن پنج زوج (ده رشته)

مناسب برای ساختمان‌هایی با چند خط تلفن یا استفاده در سانترال. ترکیب رنگ‌ها همان جدول اصلی است ولی فقط تا زوج پنجم استفاده می‌شود.

کابل تلفن بیست و پنج زوج

برای شبکه‌های تلفن در مراکز مخابراتی، ادارات و سیستم‌های سانترال بزرگ استفاده می‌شود.

کابل ژله‌فیلد

دارای عایق مقاوم در برابر رطوبت و مناسب برای دفن در زمین یا محیط بیرونی است. رنگ‌بندی آن دقیقاً مطابق با استاندارد ۲۵ زوج است.

رنگ‌بندی در کابل‌های تلفن قدیمی

در کابل‌های قدیمی‌تر که در گذشته بیشتر استفاده می‌شدند، سیستم رنگ‌بندی بسیار ساده‌تر بود. در این نوع کابل‌ها، معمولاً از چهار رنگ اصلی شامل قرمز، سبز، زرد و مشکی استفاده می‌شد که هر رنگ نماینده یکی از رشته‌های سیم بود. این ساختار بیشتر در تلفن‌های آنالوگ نسل قدیم کاربرد داشت.

زوج اول که مهم‌ترین زوج در این کابل‌ها محسوب می‌شد، از ترکیب رنگ قرمز و سبز تشکیل می‌شد. قرمز معمولاً به عنوان خط مثبت و سبز به عنوان خط منفی عمل می‌کرد. در صورتی که کابل دارای زوج دوم بود، از رنگ‌های زرد و مشکی برای آن استفاده می‌شد.

با گذشت زمان و افزایش نیاز به خطوط تلفن بیشتر، این سیستم پاسخگوی نیاز نبود و به همین دلیل استانداردهای جدید رنگ‌بندی جایگزین آن شد. با این حال، هنوز هم در برخی ساختمان‌های قدیمی می‌توان این نوع کابل‌ها را مشاهده کرد.

با تجهیزات مورد نیاز برای کابل‌کشی شبکه آشنا شوید.

کاربرد رنگ‌بندی در نصب و تعمیرات

در هنگام نصب یک خط تلفن جدید، تکنسین‌ها با استفاده از رنگ‌بندی استاندارد، سریعاً زوج مناسب را انتخاب کرده و آن را به سوکت یا پورت مورد نظر متصل می‌کنند. زوج سفید – آبی همیشه به‌عنوان زوج اول در نظر گرفته می‌شود و در اکثر مواقع برای اولین خط تلفن استفاده می‌شود.

اگر خطوط بیشتری مورد نیاز باشد، به ترتیب از زوج‌های بعدی استفاده می‌شود. این ترتیب از قبل مشخص شده باعث می‌شود در صورت بروز اختلال یا نیاز به توسعه، بتوان به‌سرعت خط مربوطه را شناسایی و بررسی کرد. به همین دلیل، عدم رعایت این ترتیب می‌تواند منجر به سردرگمی، اختلال در ارتباط و حتی آسیب دیدن تجهیزات شود.

علاوه بر نصب، در زمان عیب‌یابی نیز رنگ‌بندی دقیق کابل تلفن کمک بزرگی به تکنسین‌ها می‌کند. آن‌ها می‌توانند با تست جفت‌های مشخص‌شده، مسیر دقیق اختلال را بیابند و آن را اصلاح کنند. این مزیت در محیط‌هایی با چندین خط تلفن مانند ادارات، هتل‌ها و مراکز تماس اهمیت دوچندانی پیدا می‌کند.

نکات فنی مهم در کار با کابل‌های تلفن

در کار با کابل‌های تلفن، رعایت چند نکته فنی می‌تواند باعث افزایش عمر سیستم، کاهش خطا و بالا رفتن کیفیت ارتباط شود. یکی از نکات کلیدی، استفاده از ابزارهای تخصصی برای لخت کردن سیم‌هاست. ابزار نامناسب ممکن است به رشته‌های نازک سیم آسیب بزند و در درازمدت باعث قطعی یا کاهش کیفیت تماس شود.

همچنین هنگام اتصال سیم‌ها به سوکت یا پورت، باید دقت کرد که ترتیب رنگ‌ها دقیقاً مطابق با استاندارد باشد. کوچک‌ترین اشتباه در این مرحله می‌تواند منجر به قطعی ارتباط یا اختلالات ناخواسته شود. توصیه می‌شود در پروژه‌های بزرگ، از چک‌لیست رنگ‌بندی استفاده شود تا از هرگونه اشتباه جلوگیری گردد.

در صورتی که کابل به هر دلیل در معرض رطوبت یا شرایط نامساعد محیطی قرار دارد، باید از کابل‌های ژله‌فیلد یا دارای عایق مقاوم استفاده کرد. این کابل‌ها با ساختار خاص خود مانع از نفوذ آب به هسته سیم شده و عملکرد طولانی‌مدت سیستم را تضمین می‌کنند.

در این مقاله با وسایل مورد نیاز دوربین مداربسته آشنا شوید.

تفاوت رنگ‌بندی کابل تلفن در کشورهای مختلف

اگرچه بیشتر کشورها از استاندارد مشابه استفاده می‌کنند، اما در برخی مناطق ممکن است ترتیب رنگ بندی کابل تلفن یا نحوه استفاده از جفت‌ها متفاوت باشد. به‌عنوان مثال، در ایالات متحده آمریکا استاندارد رنگ‌بندی تقریباً مشابه با استاندارد ۲۵ زوج است ولی در برخی پروژه‌ها از ترکیبات متفاوتی مثل قرمز و سبز در زوج اول استفاده می‌شود.

در کشورهای اروپایی نیز ممکن است به‌جای رنگ سفید به‌عنوان رنگ پایه، از رنگ خاکستری یا آبی روشن استفاده شود. این تفاوت‌ها بیشتر به عادت‌ها و دستورالعمل‌های داخلی شرکت‌های مخابراتی هر کشور بازمی‌گردد. حتی در برخی کشورها، شرکت‌های خاص کابل‌سازی ممکن است رنگ‌بندی انحصاری خود را داشته باشند.

از این رو، در پروژه‌های بین‌المللی یا هنگام کار با کابل‌های وارداتی، بررسی دفترچه فنی یا مشخصات سازنده ضروری است. نادیده گرفتن این نکته ممکن است منجر به اشتباه در نصب و ایجاد اختلال در ارتباطات شود.

سوالات متداول:

1. چرا رنگ‌بندی در کابل‌های تلفن اهمیت دارد؟
   رنگ‌بندی دقیق از خطا، نویز و تداخل جلوگیری کرده و شناسایی سریع زوج‌ها را برای نصب و تعمیر آسان می‌سازد.

2. ترتیب رنگ‌ها در کابل تلفن چگونه تنظیم شده است؟
   هر جفت سیم شامل یک رنگ زمینه و یک رنگ راه‌راه است که با ترکیب پنج رنگ اصلی و پنج فرعی، ۲۵ جفت سیم ایجاد می‌شود.

3. کابل تلفن ژله‌فیلد چیست و چه کاربردی دارد؟
   کابل ژله‌فیلد دارای عایق مقاوم در برابر رطوبت است و برای دفن در زمین یا استفاده در محیط‌های باز مناسب است.

4. تفاوت رنگ‌بندی کابل‌های تلفن در کشورهای مختلف چیست؟
   هرچند اصول رنگ‌بندی مشترک است، برخی کشورها ترتیب یا رنگ‌های خاص خود را طبق دستورالعمل‌های محلی استفاده می‌کنند.

5. در کابل‌کشی تلفن خانگی از چه نوع کابلی استفاده می‌شود؟
   معمولاً از کابل‌های دو یا پنج زوج استفاده می‌شود، با رنگ‌بندی استاندارد از سفید-آبی تا سفید-نارنجی برای خطوط اولیه.

جمع‌بندی ترتیب رنگ بندی کابل تلفن

در کار با کابل‌های تلفن، تنها دانستن رنگ‌ها کافی نیست؛ باید ترتیب دقیق آن‌ها را رعایت کنید تا سیستم مخابراتی بدون تداخل، نویز یا قطعی عمل کند. زوج سفید-آبی همیشه نقطه شروع است و با رعایت توالی تعریف‌شده تا زوج بنفش-طوسی ادامه پیدا می‌کند. این نظم، زمانی ارزش واقعی خود را نشان می‌دهد که نیاز به تعمیر یک خط یا اضافه‌کردن خطوط جدید دارید.

برای نصب اصولی، از ابزار مناسب استفاده کنید، سوکت‌زنی را دقیق انجام دهید و هیچ‌گاه ترتیب رنگ‌ها را تغییر ندهید. در پروژه‌های بزرگ، بهتر است از نقشه‌کشی کابل و مستندسازی کامل استفاده کنید تا در آینده هر فرد دیگری نیز بتواند مسیر سیم‌ها را بدون سردرگمی پیگیری کند. رعایت همین نظم ساده، پایه‌ی یک سیستم مخابراتی سالم و پایدار است.
