چطور کابل شبکه را به‌درستی سوکت بزنیم؟ آموزش کامل T568A و T568B

برای داشتن یک ارتباط پایدار در شبکه‌های کامپیوتری، هیچ‌چیز به‌اندازه سوکت‌زنی دقیق کابل شبکه اهمیت ندارد. سوکت زدن یعنی اتصال فیزیکی رشته‌های داخل کابل به سوکت RJ-45 به شکلی که اطلاعات بدون نویز و قطعی منتقل شوند. این کار اگر درست انجام نشود، منجر به اتصال ناپایدار، کاهش سرعت انتقال، یا حتی قطع کامل شبکه خواهد شد.

در این فرآیند، ابتدا باید روکش کابل را به‌اندازه مناسب جدا کرده، سپس زوج‌های رنگی را به ترتیب صحیح یکی از دو استاندارد T568A یا T568B مرتب و صاف کنید. بعد از آن، با برش یکنواخت و دقیق رشته‌ها، آن‌ها را وارد سوکت کرده و با آچار سوکت‌زن پرس کنید. در پایان نیز با تستر کابل از صحت اتصال اطمینان پیدا کنید.

هر مرحله باید با دقت بالا، ابزار مناسب و رعایت استاندارد انجام شود تا نتیجه نهایی بدون خطا باشد. از سوکت‌های بی‌کیفیت، کابل‌های ضعیف یا ابزار نامناسب پرهیز کنید؛ چون این موارد مستقیماً بر عملکرد شبکه تأثیر می‌گذارند.

معرفی تجهیزات و ابزارهای مورد نیاز برای سوکت‌زنی

قبل از آنکه بخواهید عملیات سوکت‌زنی را شروع کنید، باید ابزارهای لازم را به‌طور کامل بشناسید و تهیه کنید. استفاده از ابزارهای مناسب، دقت کار شما را افزایش داده و از بروز خطاهای رایج مانند شکستگی سوکت، آسیب به رشته‌ها یا اتصال ناقص جلوگیری می‌کند. در ادامه با مهم‌ترین تجهیزات مورد نیاز آشنا می‌شوید:

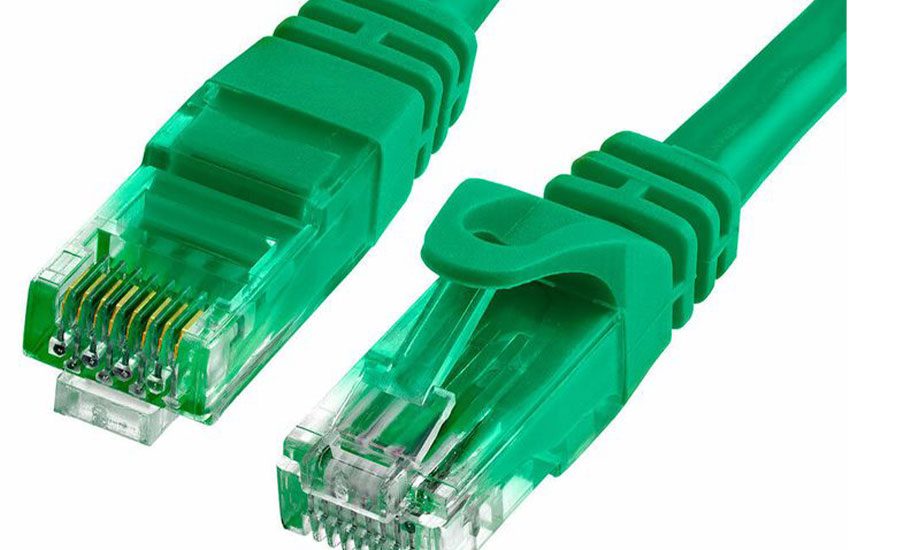

کابل شبکه (LAN Cable)

کابل شبکه، عنصر اصلی انتقال داده در شبکه‌های کامپیوتری است. رایج‌ترین انواع کابل شبکه شامل CAT5e، CAT6 و CAT6a هستند. کابل‌های CAT5e برای کاربردهای معمول خانگی و اداری کفایت می‌کنند و از سرعت انتقال داده تا 1 گیگابیت بر ثانیه پشتیبانی می‌کنند. اما اگر شبکه شما نیاز به پهنای باند بیشتری دارد یا قصد دارید آن را در آینده ارتقا دهید، استفاده از کابل‌های CAT6 یا CAT6a توصیه می‌شود. این کابل‌ها علاوه بر سرعت بیشتر، عملکرد بهتری در کاهش نویز و تداخل سیگنالی نیز دارند. توجه به کیفیت کابل، ضخامت مس داخلی و برند آن نیز در عملکرد نهایی بسیار مؤثر است.

همچنین در بلاگ پاناتل راجع به کابل های ، CAT6 ذکر شده:

این کابل، پهنای باند بالاتری نسبت به CAT5e دارد و می‌تواند داده‌ها را با سرعت حداکثر 10 گیگابیت بر ثانیه در مسافت‌های کوتاه‌تر (تا 55 متر) منتقل کند. در شرایط استاندارد و بدون نویز، این کابل نیز می‌تواند مسافت 100 متر را پوشش بدهد؛ اما برای کاربردهای حرفه‌ای‌تر، گزینه مناسب‌تری محسوب می‌شود.

سوکت RJ-45

سوکت RJ-45، قطعه‌ای کوچک ولی حیاتی است که انتهای کابل شبکه به آن متصل می‌شود و وظیفه‌ی برقراری ارتباط فیزیکی بین کابل و تجهیزات شبکه مثل مودم، سوییچ یا رایانه را دارد. سوکت باید به‌گونه‌ای طراحی شده باشد که رشته‌های کابل به‌صورت دقیق در محل خود قرار بگیرند و تماس فلزی بین آن‌ها برقرار شود. سوکت‌های ارزان و بی‌کیفیت ممکن است باعث ایجاد اتصالات ناپایدار شوند و حتی در صورت تکان خوردن یا فشار کم، ارتباط را قطع کنند. در پروژه‌های حساس، پیشنهاد می‌شود از سوکت‌های برندهای معتبر یا نوع شیلددار استفاده شود تا دوام و پایداری بالاتری داشته باشند.

آچار سوکت‌زن (Crimping Tool)

آچار سوکت‌زن، ابزار اصلی در فرایند سوکت‌زنی است و نقش تعیین‌کننده‌ای در کیفیت اتصال نهایی دارد. این ابزار وظیفه دارد با فشار یکنواخت و اصولی، پین‌های سوکت RJ-45 را درون رشته‌های مسی کابل فرو ببرد تا تماس الکتریکی برقرار شود. برخی مدل‌های آچار حرفه‌ای، امکاناتی مانند بریدن کابل، لخت کردن روکش و حتی تست ابتدایی اتصال را نیز در خود دارند. کیفیت آچار باید به‌گونه‌ای باشد که در حین کار لق نزند، فشار یکنواخت اعمال کند و به سوکت آسیب نرساند. استفاده از آچار بی‌کیفیت، می‌تواند منجر به خراب شدن سوکت یا ناقص بودن اتصال شود.

تستر کابل شبکه

پس از پایان عملیات سوکت‌زنی، مرحله تست کابل برای اطمینان از صحت عملکرد آن بسیار حیاتی است. تستر کابل شبکه، ابزاری است که با بررسی ترتیب اتصال رشته‌ها در دو سر کابل، شما را از درستی عملیات سوکت‌زنی مطمئن می‌سازد. این ابزار با استفاده از چراغ‌های هشدار یا نمایشگر دیجیتال، مشخص می‌کند که آیا اتصال هر پین به‌درستی برقرار شده یا نه. در صورت وجود هرگونه قطعی، جابه‌جایی یا اتصال ناقص، تستر بلافاصله هشدار می‌دهد. این ابزار ساده، بسیاری از مشکلات پنهان شبکه را پیش از بهره‌برداری از کابل شناسایی می‌کند و مانع اتلاف وقت در آینده می‌شود.

چاقوی کابل‌بر یا سیم‌لخت‌کن

این ابزار مخصوص برای جدا کردن روکش خارجی کابل شبکه بدون آسیب رساندن به رشته‌های داخلی طراحی شده است. برخلاف استفاده از قیچی یا چاقوی معمولی که احتمال بریدن یا زخمی کردن رشته‌ها را افزایش می‌دهد، چاقوی کابل‌بر با دقت بالا و عمق برش کنترل‌شده، تنها لایه بیرونی را جدا می‌کند. استفاده از ابزار حرفه‌ای در این مرحله باعث می‌شود کابل با کمترین آسیب آماده سوکت‌زنی شود و خطر قطعی یا نویز ناشی از آسیب فیزیکی کاهش یابد. برخی از مدل‌های این ابزار به‌صورت ترکیبی با سیم‌لخت‌کن طراحی شده‌اند که کاربردهای بیشتری در پروژه‌های مختلف شبکه دارند.

استفاده از ابزارهای پیشرفته‌تر در سوکت‌زنی حرفه‌ای

در پروژه‌های گسترده و حرفه‌ای، ابزارهایی مانند آچارهای شبکه اتوماتیک، سوکت‌های کیستونی و پچ پنل‌ها نیز کاربرد دارند. این ابزارها نه تنها سرعت کار را بالا می‌برند بلکه ایمنی و استانداردهای کابل‌کشی را نیز تضمین می‌کنند.

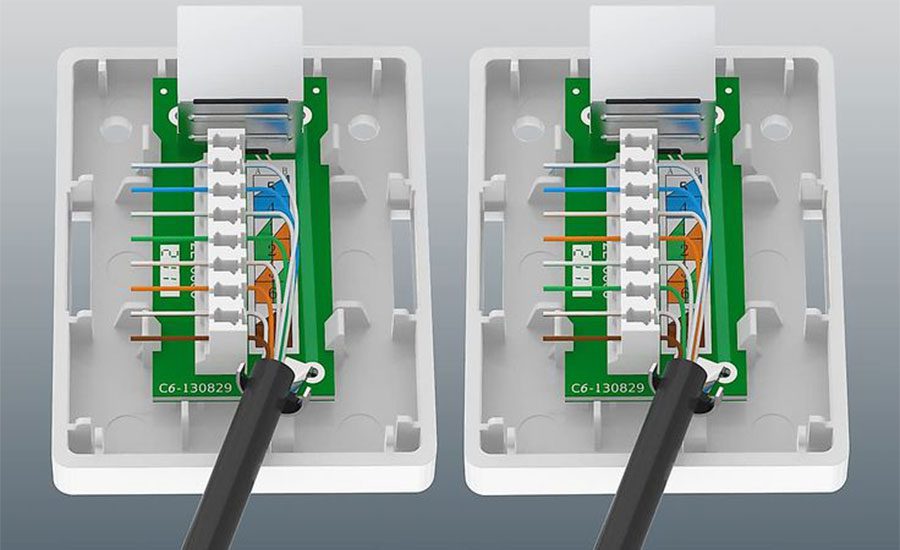

آشنایی با رنگ‌بندی کابل شبکه: T568A و T568B

یکی از مهم‌ترین نکات در فرایند سوکت‌زنی، رعایت ترتیب صحیح رنگ رشته‌ها در داخل سوکت است. استانداردهای بین‌المللی برای این ترتیب، دو مدل T568A و T568B هستند که تنها در جابه‌جایی دو زوج از سیم‌ها با هم تفاوت دارند. در ادامه ترتیب رنگ‌ها در هر استاندارد را مشاهده می‌کنید:

استاندارد T568A:

1. سفید-سبز
2. سبز
3. سفید-نارنجی
4. آبی
5. سفید-آبی
6. نارنجی
7. سفید-قهوه‌ای
8. قهوه‌ای

استاندارد T568B:

1. سفید-نارنجی
2. نارنجی
3. سفید-سبز
4. آبی
5. سفید-آبی
6. سبز
7. سفید-قهوه‌ای
8. قهوه‌ای

در بسیاری از شبکه‌های جدید، استاندارد T568B بیشتر استفاده می‌شود، اما اگر در یک پروژه خاص نیاز به کابل کراس باشد، می‌توان در یک سر کابل از T568A و در سر دیگر از T568B استفاده کرد.

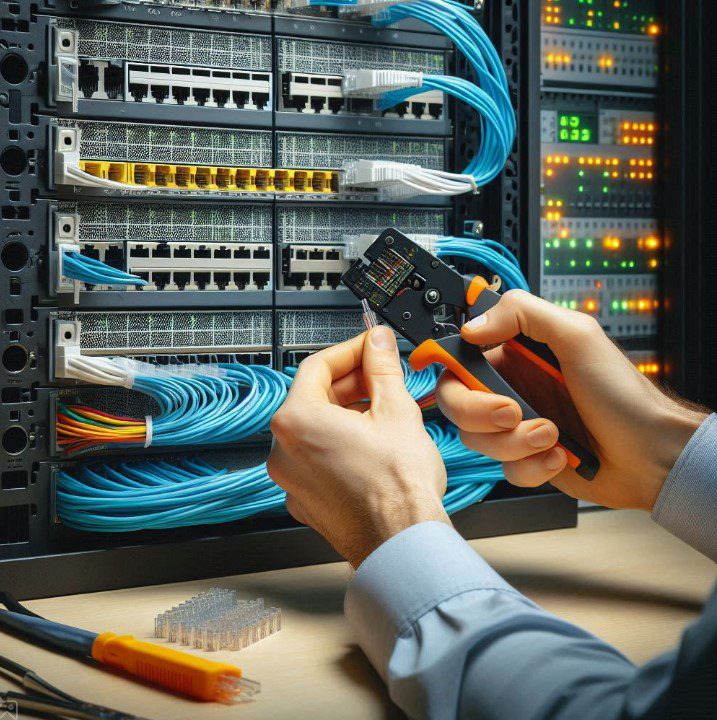

مراحل گام‌به‌گام سوکت زدن کابل شبکه

سوکت زدن صحیح کابل شبکه نیازمند دقت، نظم و استفاده از تکنیک‌های صحیح است. در ادامه، مراحل این کار به‌صورت گام‌به‌گام و همراه با توضیح مفصل برای هر مرحله آمده است:

مرحله اول: آماده‌سازی کابل

در این مرحله باید روکش پلاستیکی بیرونی کابل را جدا کنید تا به هشت رشته داخلی برسید. با استفاده از چاقوی مخصوص کابل‌بر یا قسمت برش‌دهنده‌ای که در برخی آچارهای سوکت‌زن تعبیه شده، حدود ۲ تا ۳ سانتی‌متر از روکش بیرونی کابل را جدا کنید. نکته بسیار مهم در این مرحله این است که چاقو نباید به عمق زیادی فرو برود، چون رشته‌های داخلی که معمولاً از سیم‌های نازک و رنگی تشکیل شده‌اند، بسیار حساس هستند و با کوچک‌ترین بریدگی ممکن است اتصال ناقص یا نویز ایجاد کنند. بهتر است پس از برش اولیه، روکش را با دست به‌آرامی از محل برش جدا کنید. اگر احساس کردید رشته‌ها به هم چسبیده‌اند یا آسیبی دیده‌اند، بهتر است همان ابتدا چند سانتی‌متر از کابل را قطع کرده و مجدداً این مرحله را انجام دهید.

مرحله دوم: باز کردن و مرتب کردن رشته‌ها

بعد از جدا کردن روکش بیرونی، با چهار زوج به‌هم پیچیده‌شده مواجه می‌شوید که هر زوج شامل دو رشته رنگی است. این پیچ‌خوردگی‌ها برای جلوگیری از نویز و تداخل الکترومغناطیسی طراحی شده‌اند، اما برای سوکت‌زنی باید آن‌ها را باز کنید. باز کردن رشته‌ها باید با دقت انجام شود تا آسیب نبیند. پس از باز کردن، باید آن‌ها را بر اساس استاندارد انتخابی (T568A یا T568B) به ترتیب درست کنار هم قرار دهید. این قسمت کمی زمان‌بر است، مخصوصاً برای کسانی که تجربه‌ی کمتری دارند، زیرا رشته‌ها بسیار انعطاف‌پذیرند و تمایل دارند دوباره به حالت اولیه برگردند. برای نظم دادن بهتر به آن‌ها می‌توانید از سطح صاف میز یا پشت ناخن‌ها استفاده کرده و رشته‌ها را با کمی فشار صاف کنید. رشته‌ها باید کاملاً یک‌خط و بدون خمیدگی آماده شوند تا در مرحله بعد به‌درستی در سوکت قرار گیرند.

مرحله سوم: برش یکنواخت رشته‌ها

اکنون که رشته‌ها را به‌درستی مرتب کرده‌اید، باید آن‌ها را برش بزنید تا انتهای آن‌ها کاملاً صاف و یکنواخت شود. این برش باید طوری انجام شود که طول باقی‌مانده از رشته‌ها حدود ۱.۵ سانتی‌متر باشد؛ یعنی به‌قدری بلند که به‌راحتی داخل سوکت بروند، اما نه آن‌قدر زیاد که رشته‌ها به‌درستی در محل خود قرار نگیرند یا دچار خمیدگی شوند. بهتر است از قیچی مخصوص کابل یا همان آچار سوکت‌زن استفاده کنید تا برش تمیز و بدون انحراف باشد. در این مرحله، دقت در تراز بودن سر رشته‌ها اهمیت زیادی دارد؛ اگر حتی یک رشته کوتاه‌تر از بقیه باشد، ممکن است به پین سوکت نرسد و اتصال برقرار نشود.

مرحله چهارم: وارد کردن رشته‌ها به سوکت

حال نوبت آن است که رشته‌های مرتب و برش‌خورده را داخل سوکت RJ-45 قرار دهید. ابتدا سوکت را طوری در دست بگیرید که گیره آن به سمت پایین و دهانه باز آن به سمت خودتان باشد. رشته‌ها باید به‌آرامی و به‌صورت مستقیم وارد شیارهای داخلی سوکت شوند. هر رشته مسیر مشخصی دارد که باید به درستی در آن قرار گیرد. اگر حتی یکی از رشته‌ها جابه‌جا شود یا در شیار خودش وارد نشود، کل اتصال بی‌ارزش خواهد شد و باید از ابتدا دوباره انجام شود. دقت داشته باشید که پوشش بیرونی کابل تا حد امکان وارد سوکت شود تا در هنگام پرس، اتصال محکم‌تر شود و رشته‌ها در جای خود باقی بمانند. در صورتی که احساس کردید ورود رشته‌ها سخت یا نامرتب است، بهتر است رشته‌ها را مجدداً بررسی کرده و دوباره صاف و مرتب کنید.

مرحله پنجم: فیکس کردن سوکت با آچار

پس از اطمینان از جای‌گیری صحیح رشته‌ها در سوکت، باید سوکت را با استفاده از آچار سوکت‌زن فیکس کنید. آچار را طوری روی سوکت قرار دهید که تمام دندانه‌های فلزی سوکت کاملاً در محل خود قرار گیرند. سپس با یک فشار یکنواخت و محکم دسته آچار را ببندید. در این لحظه پین‌های فلزی سوکت به درون رشته‌های کابل فرو می‌روند و ارتباط الکتریکی برقرار می‌شود. همچنین زبانه‌ی نگهدارنده سوکت به کابل فشار وارد می‌کند تا از بیرون‌آمدن آن جلوگیری شود. مراقب باشید که فشار زیاد یا زاویه نامناسب باعث ترک خوردن سوکت یا له شدن رشته‌ها نشود. پس از اتمام این مرحله، می‌توانید سوکت را از آچار خارج کرده و اتصال را بررسی بصری کنید؛ باید تمامی پین‌ها در یک خط، صاف و تا انتها درون کابل فرو رفته باشند.

مرحله ششم: تست و بررسی اتصال

آخرین و یکی از مهم‌ترین مراحل، تست کابل است. حتی اگر همه چیز از نظر ظاهری درست به نظر برسد، باز هم امکان دارد یکی از رشته‌ها اتصال ناقصی داشته باشد. برای تست، هر دو سر کابل را به تستر کابل شبکه وصل کنید. تستر با چراغ‌های پشت سر هم یا نمایشگر عددی نشان می‌دهد که اتصال هر هشت رشته برقرار است یا نه. اگر ترتیب روشن شدن چراغ‌ها با استاندارد انتخاب‌شده هماهنگ بود و همه‌ی آن‌ها فعال شدند، یعنی سوکت‌زنی موفقیت‌آمیز بوده است. در غیر این صورت، ممکن است لازم باشد سوکت مربوطه را جدا کرده و مجدداً عملیات را تکرار کنید. این مرحله را جدی بگیرید، زیرا کابل‌هایی که تست نشده‌اند، ممکن است در مرحله بهره‌برداری نهایی باعث سردرگمی و دوباره‌کاری‌های پرهزینه شوند.

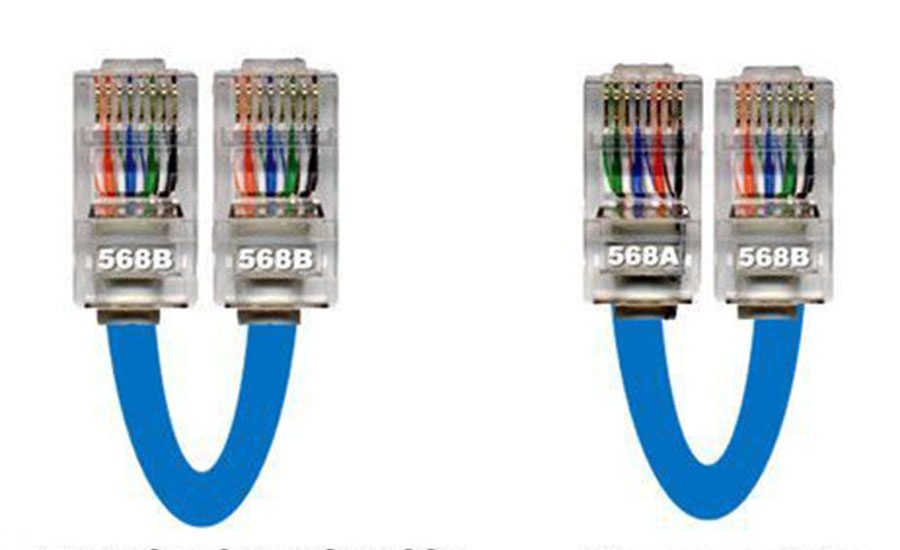

تفاوت کابل استریت و کراس در شبکه چیست؟

کابل‌های استریت (مستقیم) برای اتصال دستگاه‌های ناهم‌نام مانند کامپیوتر به سوئیچ یا روتر استفاده می‌شوند، در حالی که کابل‌های کراس برای اتصال مستقیم دو دستگاه مشابه مانند دو کامپیوتر به کار می‌روند. در گذشته کابل کراس ضروری بود، اما در دستگاه‌های جدیدتر که از قابلیت Auto MDI-X پشتیبانی می‌کنند، حتی با کابل استریت نیز می‌توان اتصال برقرار کرد.

اشتباهات رایج در سوکت‌زنی کابل شبکه

بسیاری از افراد، به دلیل شتاب‌زدگی یا بی‌توجهی به جزئیات، در سوکت‌زنی دچار اشتباه می‌شوند. یکی از رایج‌ترین اشتباهات، رعایت نکردن ترتیب رنگ‌ها است. حتی اگر فقط یک رشته در جای اشتباه قرار گیرد، ارتباط شبکه دچار اختلال یا قطع کامل خواهد شد. از دیگر خطاهای شایع می‌توان به برش نامناسب و ناصاف رشته‌ها اشاره کرد. زمانی که رشته‌ها به اندازه‌ی صحیح بریده نشده یا دارای طول‌های متفاوتی باشند، برخی از آن‌ها به‌درستی در شیار سوکت قرار نمی‌گیرند.

گاهی نیز استفاده از آچار بی‌کیفیت یا فشار کم هنگام پرس کردن باعث می‌شود اتصال کامل برقرار نشود. در برخی موارد نیز دیده می‌شود که افراد از تستر استفاده نمی‌کنند و مشکلات در مراحل بعدی شبکه‌کشی یا بهره‌برداری نمایان می‌شود، که می‌توانست با یک تست ساده جلوگیری شود.

• رعایت نکردن ترتیب رنگ استاندارد باعث قطع ارتباط یا اختلال در سرعت می‌شود.
• فشار ناکافی یا بیش از حد هنگام پرس کردن سوکت ممکن است باعث لق شدن یا آسیب به کابل شود.
• برش ناصاف رشته‌ها منجر به قرار نگرفتن درست آن‌ها در سوکت خواهد شد.
• استفاده از ابزارهای بی‌کیفیت احتمال خطا را بالا می‌برد.

تست کابل شبکه بعد از سوکت‌زنی

پس از پایان سوکت‌زنی، استفاده از تستر مرحله‌ای حیاتی است. تستر با بررسی ترتیب پین‌ها و نشان دادن نتیجه‌ی اتصال هر رشته، مشخص می‌کند که آیا کابل بدون مشکل است یا خیر. اگر در هنگام تست، چراغی روشن نشود یا ترتیب آن‌ها ناهماهنگ باشد، باید سوکت مورد نظر باز شده و از نو انجام شود. این کار باعث صرفه‌جویی در زمان، انرژی و هزینه‌های احتمالی آینده خواهد شد.

نکات حرفه‌ای برای سوکت‌زنی تمیز و ماندگار

در هر پروژه شبکه‌ای، باید تلاش کرد تا اتصالات تا حد امکان دقیق، منظم و مقاوم باشند. یکی از راه‌های افزایش طول عمر کابل، استفاده از بوت کابل است؛ این قطعه‌ی پلاستیکی از شکستگی در محل اتصال سوکت جلوگیری می‌کند. همچنین اگر قرار است کابل در فضای باز یا محیط صنعتی استفاده شود، بهتر است از کابل‌های شیلددار و سوکت‌های مقاوم در برابر نفوذ آب یا گردوغبار استفاده شود.

از دیگر توصیه‌های حرفه‌ای، تست کابل قبل از نصب در مسیر نهایی است. این کار مخصوصاً زمانی اهمیت پیدا می‌کند که کابل‌کشی از داخل دیوار، سقف یا کانال انجام می‌شود و دسترسی مجدد دشوار است. در نهایت، هرگز نباید کابل را با فشار زیاد خم یا کشیده کرد، زیرا این کار باعث تضعیف یا پاره‌شدن رشته‌ها در داخل کابل می‌شود.

• همیشه از کابل و سوکت‌های مرغوب استفاده کنید.
• اگر قرار است کابل در مسیر طولانی نصب شود، تست را قبل از نصب نهایی انجام دهید.
• از ضربه زدن، خم کردن زیاد یا کشیدن کابل خودداری کنید.
• بهتر است از بوت کابل (Cable Boot) استفاده کنید تا از شکستگی در محل اتصال جلوگیری شود.
• در محیط‌های صنعتی یا فضای باز، از سوکت‌های ضدآب و کابل‌های شیلددار استفاده کنید.

سوالات متداول:

1. سوکت‌زنی کابل شبکه دقیقاً چیست؟
   سوکت‌زنی یعنی اتصال رشته‌های داخل کابل شبکه به سوکت RJ-45 طبق ترتیب رنگ استاندارد، برای برقراری ارتباط فیزیکی میان تجهیزات شبکه.

2. تفاوت استاندارد T568A و T568B در چیست؟
   این دو استاندارد تنها در ترتیب قرارگیری دو زوج از سیم‌ها متفاوت‌اند. معمولاً در کابل‌های مستقیم از یک نوع در دو طرف استفاده می‌شود و در کابل کراس از ترکیب A و B.

3. آیا سوکت زدن اشتباه باعث افت سرعت می‌شود؟
   بله، اگر حتی یکی از رشته‌ها اشتباه وصل شود یا تماس مناسبی نداشته باشد، ارتباط شبکه ناپایدار، کند یا کاملاً قطع خواهد شد.

4. به چه ابزارهایی برای سوکت‌زنی نیاز است؟
   کابل شبکه، سوکت RJ-45، آچار سوکت‌زن، چاقوی کابل‌بر و تستر کابل از ابزارهای ضروری برای این کار هستند.

5. چرا تستر کابل پس از سوکت‌زنی مهم است؟
   تستر کابل مشخص می‌کند که همه رشته‌ها به‌درستی متصل شده‌اند و هیچ قطعی، جابه‌جایی یا اتصال ناقصی وجود ندارد؛ بدون تست، اتصال نهایی قابل اطمینان نیست.

نتیجه‌گیری

سوکت‌زنی اصولی، تضمین عملکرد پایدار شبکه است. اگر رشته‌ها به‌درستی بر اساس استاندارد انتخابی مرتب نشوند، یا اگر پین‌های سوکت کاملاً در رشته‌ها نفوذ نکنند، ارتباط دچار نویز، اختلال یا قطعی خواهد شد. دقت در برش یکنواخت، فشرده‌سازی مناسب با آچار استاندارد، و حتماً انجام تست پس از اتمام کار، سه اصل غیرقابل چشم‌پوشی در این فرایند هستند.

همچنین انتخاب کابل با کیفیت و استفاده از سوکت‌های مرغوب نقش تعیین‌کننده‌ای در پایداری اتصال دارد. با رعایت جزئیاتی مانند جلوگیری از خم‌کردن شدید کابل، استفاده از بوت محافظ و انجام تست پیش از نصب نهایی، می‌توانید اتصالی استاندارد، ماندگار و بی‌دردسر ایجاد کنید. این مهارت ساده به‌ظاهر، ستون فقرات یک شبکه‌ی قابل اعتماد است.
