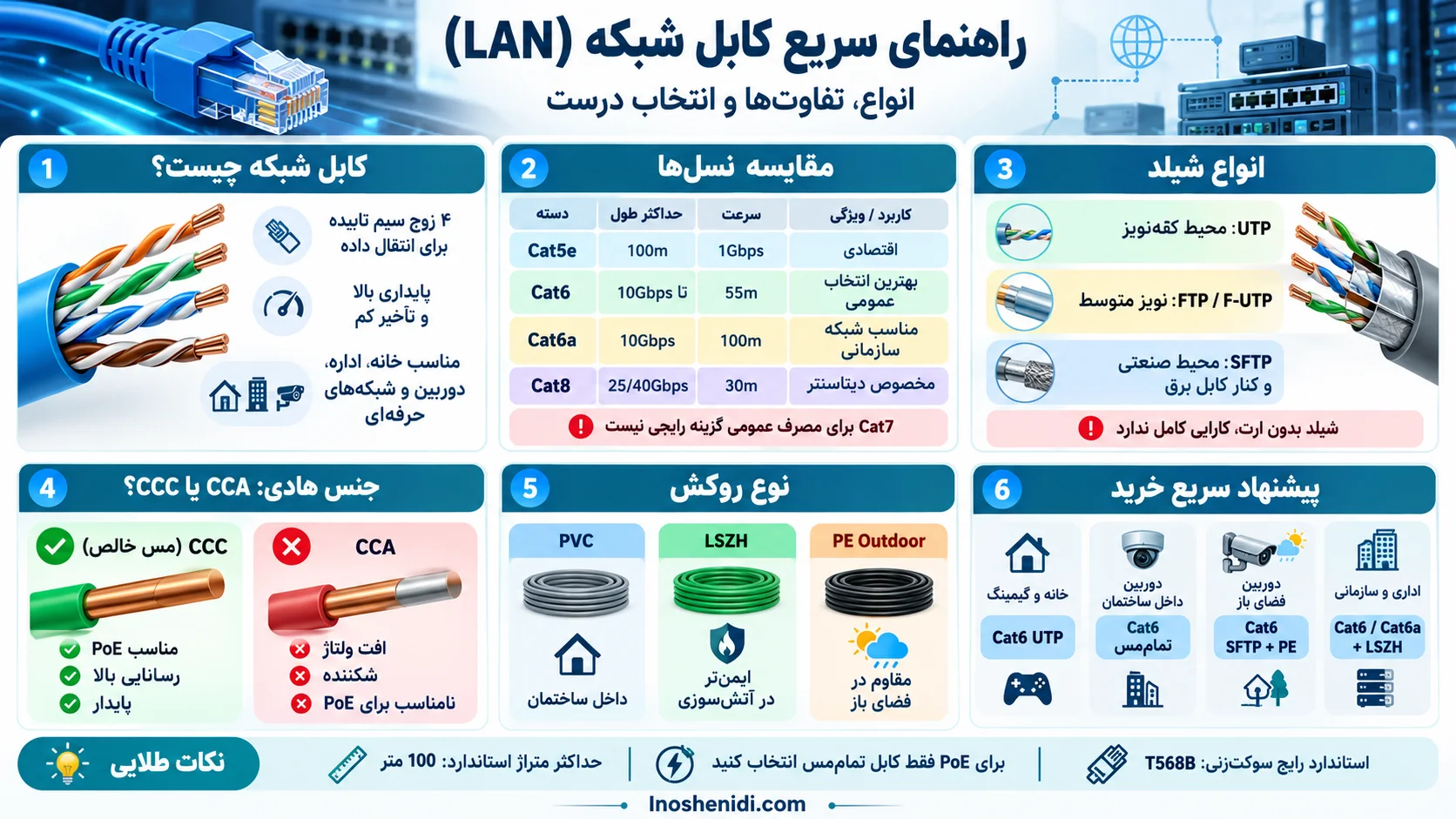

کابل شبکه چیست؟

کابل شبکه بستر فیزیکی اصلی برای انتقال داده در شبکه‌های رایانه‌ای است و پایداری ارتباطات مستقیماً به کیفیت آن بستگی دارد. با وجود توسعه ارتباطات بی‌سیم، کابل مسی به دلیل ارائه پهنای باند اختصاصی، تاخیر (Latency) نزدیک به صفر و امنیت بالا همچنان راهکار اصلی در زیرساخت‌ها محسوب می‌شود. کابل‌های شبکه که از نسل‌های اولیه کواکسیال و سیستم‌های مخابراتی قدیمی تکامل یافته‌اند، امروزه به بستر دیجیتال اترنت تبدیل شده‌اند. شناخت دقیق انواع کابل شبکه و تفاوت‌ فناوری‌های آن‌ها برای انتخاب گزینه مناسب در پروژه‌های خانگی، دوربین‌های مداربسته و شبکه‌های سازمانی ضروری است و از صرف هزینه‌های اضافی جلوگیری می‌کند.

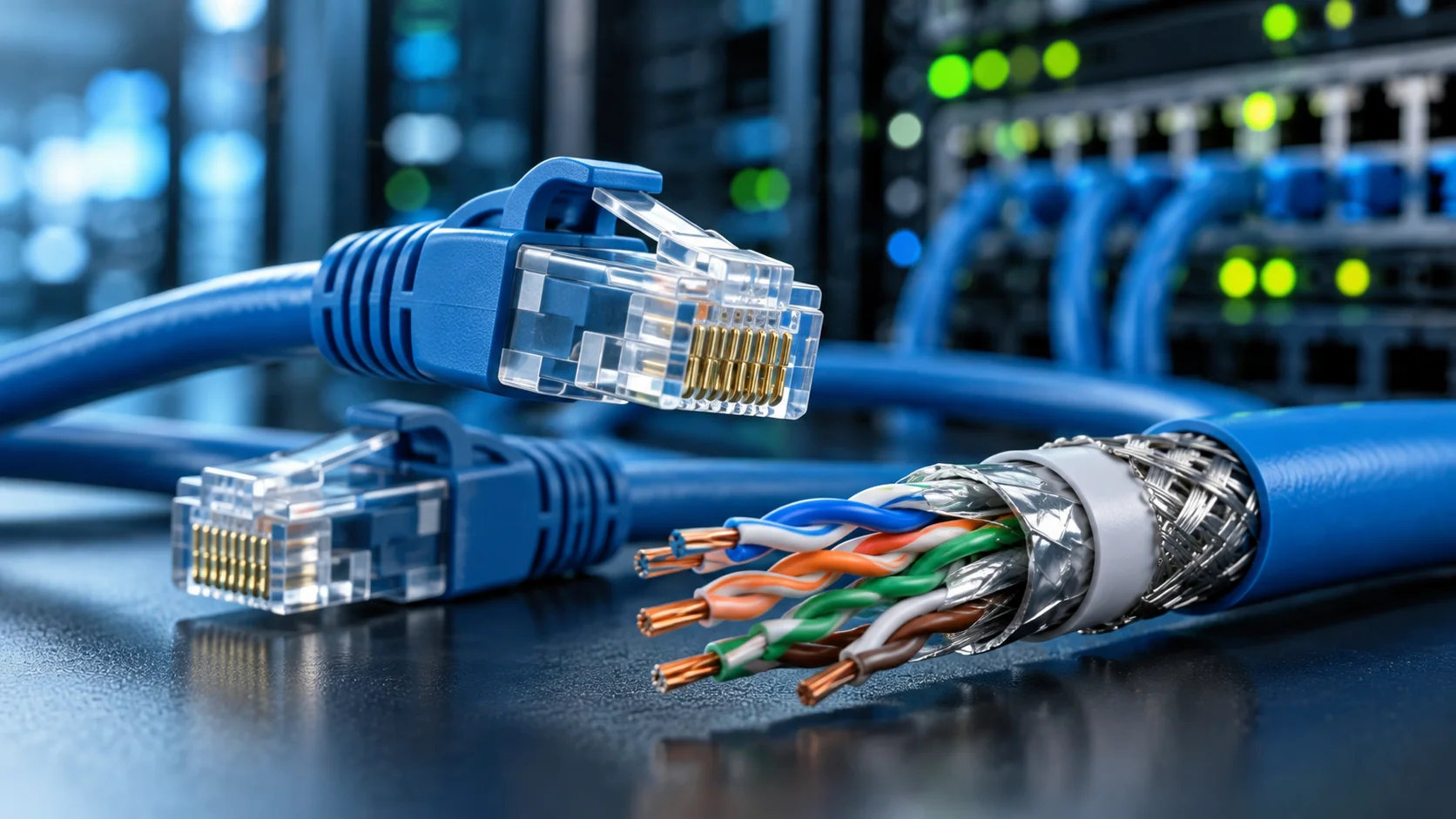

کابل شبکه چیست و ساختار فیزیکی آن چگونه است؟

کابل شبکه محیط انتقالی است که سیگنال‌های الکتریکی تفاضلی Differential Signaling را از طریق زوج‌سیم‌های به‌هم‌تابیده هدایت می‌کند تا نویز و همشنوایی سیگنال Crosstalk مهار شود. مایک راتفوس، مهندس زیرساخت، در این باره اشاره می‌کند که کابل‌کشی ساخت‌یافته، بخش اساسی هر زیرساخت شبکه کارآمد و استاندارد است.

اجزای تشکیل‌دهنده کابل از مرکز به بیرون شامل موارد زیر است:

• رشته‌های هادی Conductors: چهار زوج سیم مسی رسانا که با عایق‌های رنگی متمایز پوشانده شده‌اند و انتقال جریان و داده را انجام می‌دهند.
• تفکیک‌کننده مرکزی Cross Web یا Spline: یک جداکننده پلاستیکی ضربدری در مرکز کابل که برای کاهش همشنوایی داخلی، به‌ویژه در کابل‌های نسل 6 به بالا، کاربرد دارد.
• نخ برش روکش Ripcord: یک رشته نایلونی مقاوم که برای برش آسان روکش خارجی در زمان سوکت‌زنی، بدون آسیب رسیدن به سیم‌های داخلی تعبیه شده است.
• لایه‌های محافظتی: فویل آلومینیومی یا شیلد بافته‌شده که در کابل‌های خاص برای دفع نویز و تداخل الکترومغناطیسی EMI روی سیم‌ها قرار می‌گیرد.
• روکش نهایی بیرونی Outer Jacket: لایه پوششی نهایی که از کابل در برابر کشش، آسیب‌های مکانیکی و شرایط محیطی محافظت می‌کند.

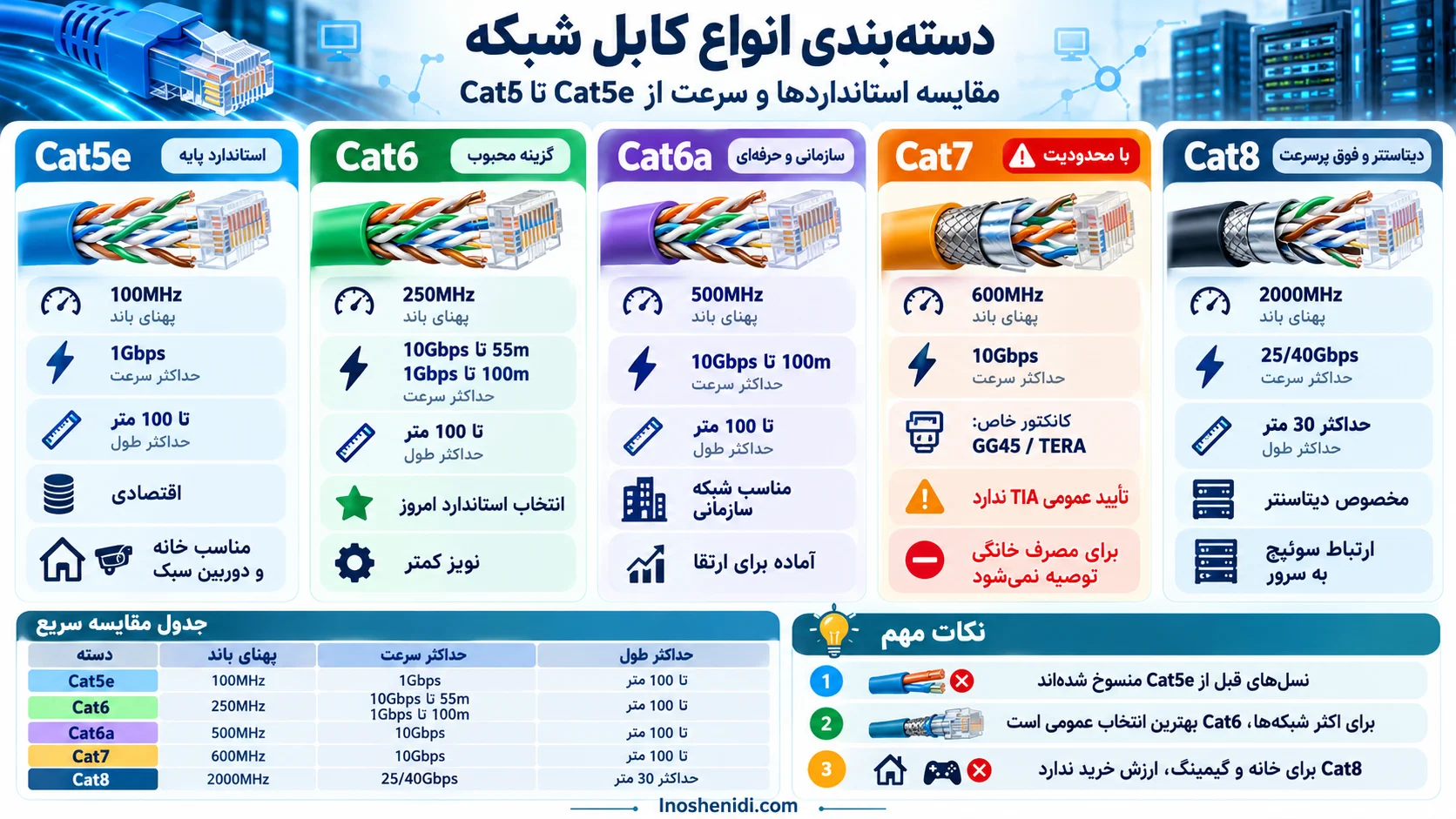

دسته‌بندی انواع کابل شبکه براساس استاندارد و سرعت (از Cat5e تا Cat8)

کابل‌های شبکه براساس استانداردهای مخابراتی در دسته‌های مختلفی تولید می‌شوند که هر نسل از پهنای باند فرکانسی مگاهرتز بالاتری پشتیبانی می‌کند. نسل‌های قدیمی‌تر از Cat5e منسوخ شده‌اند و در پروژه‌های فعلی کاربردی ندارند.

کابل‌های استاندارد عمومی و اقتصادی: Cat5e و Cat6

کابل Cat5e با فرکانس 100 مگاهرتز کار می‌کند و سرعت 1 گیگابیت بر ثانیه را تا طول 100 متر پشتیبانی می‌کند. این کابل به دلیل قیمت پایین، در شبکه‌های خانگی ارزان‌قیمت و پروژه‌های دوربین مداربسته سبک کاربرد دارد.

کابل Cat6 دارای فرکانس 250 مگاهرتز است و می‌تواند سرعت 10 گیگابیت بر ثانیه را تا فاصله 55 متر و سرعت 1 گیگابیت را تا 100 متر انتقال دهد. دلیل کاهش نویز در کابل Cat6، پیچش متراکم‌تر زوج‌ها و وجود تفکیک‌کننده مرکزی پلاستیکی است. این مشخصات فنی باعث شده تا کابل Cat6 انتخاب استاندارد برای بیشتر شبکه‌های امروزی باشد.

کابل‌های با پهنای باند بالا و شبکه‌های سازمانی: Cat6a و Cat7

کابل Cat6a دارای فرکانس 500 مگاهرتز است و سرعت 10 گیگابیت بر ثانیه را در تمام طول 100 متری مسیر حفظ می‌کند. این ویژگی، آن را برای کابل‌کشی سازمانی و شبکه‌هایی که نیاز به ارتقا در آینده دارند، مناسب می‌سازد.

در مورد تفاوت کابل Cat6 و Cat7 باید در نظر داشت که استاندارد Cat7 توسط سازمان ISO IEC 11801 تدوین شده است، اما انجمن TIA EIA 568 آن را به‌عنوان یک استاندارد عمومی تایید نکرده است. کانکتور استاندارد کابل Cat7 به دلیل پهنای باند 600 مگاهرتز، سوکت‌های خاصی مانند GG45 یا TERA است. استفاده از کابل Cat7 با سوکت‌های معمولی RJ45 عملکرد واقعی آن را محدود می‌کند و تهیه آن برای مصارف خانگی توجیه فنی ندارد.

کابل نسل نوین مراکز داده: Cat8

کابل Cat8 با فرکانس 2000 مگاهرتز توسعه یافته است و از سرعت‌های 25 و 40 گیگابیت بر ثانیه پشتیبانی می‌کند. محدودیت فیزیکی این استاندارد، مسافت کوتاه آن است که حداکثر به 30 متر می‌رسد. کاربرد کابل Cat8 صرفاً برای ارتباطات پرسرعت میان سوئیچ و سرور در دیتاسنترها است. استفاده از این کابل برای شبکه‌های خانگی، گیمینگ یا اداری تاثیری در افزایش سرعت اینترنت فراتر از ظرفیت مودم ندارد و هزینه اضافی محسوب می‌شود.

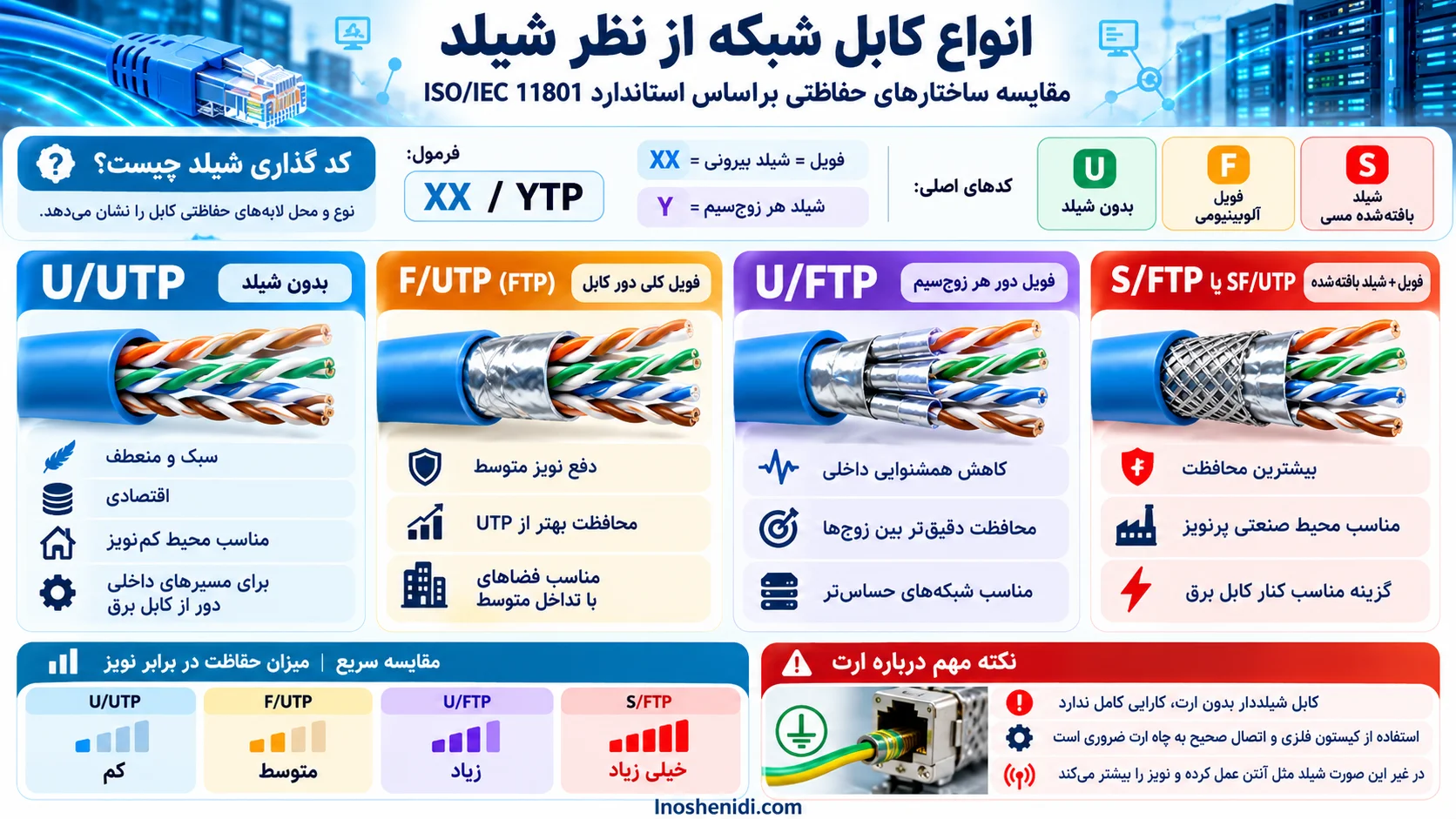

انواع کابل شبکه از نظر شیلد و لایه‌های حفاظتی نویز (استاندارد ISO/IEC 11801)

برای جلوگیری از افت کیفیت سیگنال بر اثر تداخل الکترومغناطیسی EMI، کابل‌ها با پوشش‌های محافظتی مختلفی تولید می‌شوند. براساس استاندارد نام‌گذاری ISO IEC 11801، ساختار شیلد با فرمول XX/YTP مشخص می‌شود. در این فرمول، XX نشان‌دهنده محافظ بیرونی کابل و Y نشان‌دهنده محافظ هر زوج‌سیم است. کدهای اصلی شامل U به‌معنای بدون شیلد، F به‌معنای فویل آلومینیومی و S به‌معنای شیلد بافته‌شده مسی هستند.

• کابل U/UTP: این کابل فاقد فویل و شیلد است و در بازار با نام کابل شبکه UTP شناخته می‌شود. وزن سبک، انعطاف‌پذیری بالا و قیمت مناسب، آن را برای مسیرهای داخلی فاقد نویز و دور از کابل‌های برق مناسب کرده است.
• کابل F/UTP: این مدل که با نام FTP نیز شناخته می‌شود، یک فویل کلی دور تمامی زوج‌سیم‌ها دارد و نویزهای متوسط محیطی را دفع می‌کند.
• کابل U/FTP: در این کابل شیلد بیرونی وجود ندارد، اما هر زوج‌سیم داخل یک فویل اختصاصی قرار گرفته است که همشنوایی بین زوج‌ها را به حداقل می‌رساند.
• کابل S/FTP یا SF/UTP: این محصول در بازار با نام کابل شبکه SFTP شناخته می‌شود و دارای فویل به دور هر زوج‌سیم همراه با یک شیلد بافته‌شده بیرونی است. این ساختار بیشترین میزان محافظت را در محیط‌های صنعتی پرنویز فراهم می‌کند.

نکته مهم در استفاده از کابل‌های شیلددار، رعایت اصول اتصال زمین (Earth) است. در صورت عدم استفاده از کیستون فلزی و متصل نشدن دقیق شیلد کابل به چاه ارت ساختمان، لایه فلزی مانند آنتن عمل کرده و نویز شبکه را افزایش می‌دهد.

جنس مغزی و هادی کابل شبکه؛ تفاوت مس خالص (CCC) با آلومینیوم روکش مس (CCA)

متریال استفاده‌شده در هادی کابل، نقش مستقیمی در پایداری ارتباط و جلوگیری از افت ولتاژ دارد. هادی مس خالص Pure Copper رسانایی کامل دارد، در حالی که هادی آلومینیوم با روکش مس CCA، یک مغزی آلومینیومی با لایه نازکی از مس است که عملکرد شبکه را دچار اختلال می‌کند.

استفاده از کابل‌های CCA برای فناوری تغذیه از طریق اترنت PoE تایید نمی‌شود. مقاومت اهمی بالای آلومینیوم باعث گرم شدن کابل و افت ولتاژ شده و می‌تواند به سوختگی پورت‌های سوئیچ، ریستارت دوربین‌های مداربسته و آسیب به روکش کابل منجر شود. روش‌های تجربی تشخیص مس از CCA شامل خراشیدن سطح هادی با تیغ برای مشاهده رنگ سفید آلومینیوم، تست شعله که در آن آلومینیوم ذوب می‌شود در حالی که مس مقاومت می‌کند، و در نهایت بررسی وزن کلاف است که کابل مسی همیشه سنگین‌تر است.

انواع روکش کابل شبکه و استانداردهای محیطی (PVC، LSZH و PE)

نوع روکش پلیمری کابل تاثیری روی سرعت داده ندارد، اما ایمنی فیزیکی شبکه و مقاومت کابل در برابر عوامل محیطی را تعیین می‌کند.

• روکش کابل شبکه PVC: این پلیمر ارزان و منعطف برای محیط‌های داخلی مناسب است. ضعف روکش PVC این است که در هنگام حریق، دود غلیظ و گازهای سمی آزاد می‌کند.
• روکش کابل شبکه LSZH: این روکش فاقد هالوژن است و در زمان آتش‌سوزی دود سمی تولید نمی‌کند. استفاده از کابل‌های LSZH در دیتاسنترها، بیمارستان‌ها و محیط‌های سرپوشیده عمومی براساس استانداردهای ایمنی الزامی است.
• روکش ضد پرتو خورشید PE Outdoor: کابل‌های دارای این روکش، رنگ مشکی دارند و در برابر اشعه فرابنفش، رطوبت و تغییرات دما مقاوم هستند. این کابل‌ها مخصوص استفاده در فضای باز، دکل‌ها و محیط‌های بیرونی هستند. کابل‌های Outdoor در دو مدل هوایی (مسنجردار مجهز به سیم بکسل مهار) و زیرزمینی (ژله‌ای ضدآب) تولید می‌شوند تا در برابر کشش فیزیکی دکل‌ها یا نفوذ رطوبت خاک مقاومت کنند.
• کابل‌های دبل جکت: این محصولات ترکیبی از لایه داخلی PVC برای حفظ انعطاف و لایه بیرونی PE هستند تا مقاومت مکانیکی بالاتری در شرایط سخت فراهم کنند.

استاندارد رنگ‌بندی و سوکت‌زنی کابل شبکه (T568A و T568B)

برای برقراری ارتباط صحیح بین تجهیزات شبکه، رشته‌های کابل باید براساس استاندارد مشخصی درون کانکتور RJ45 پانچ شوند. رنگ بندی کابل شبکه وضعیت هر پین را تعیین می‌کند.

در ایران و بیشتر کشورهای خاورمیانه و اروپا، استاندارد T568B به‌عنوان استاندارد اصلی و مرجع استفاده می‌شود. زمانی که هر دو سر یک کابل با استاندارد یکسانی سوکت‌زنی شوند، به آن کابل مستقیم (Straight) می‌گویند. اگر یک سر با استاندارد A و سر دیگر با استاندارد B سوکت‌زنی شود، کابل کراس (Cross) به دست می‌آید. تجهیزات شبکه جدید از تکنولوژی Auto-MDIX برای تشخیص و تطبیق خودکار پایه‌های ارسال و دریافت استفاده می‌کنند و به همین دلیل نیاز به ساخت کابل‌های کراس از بین رفته است.

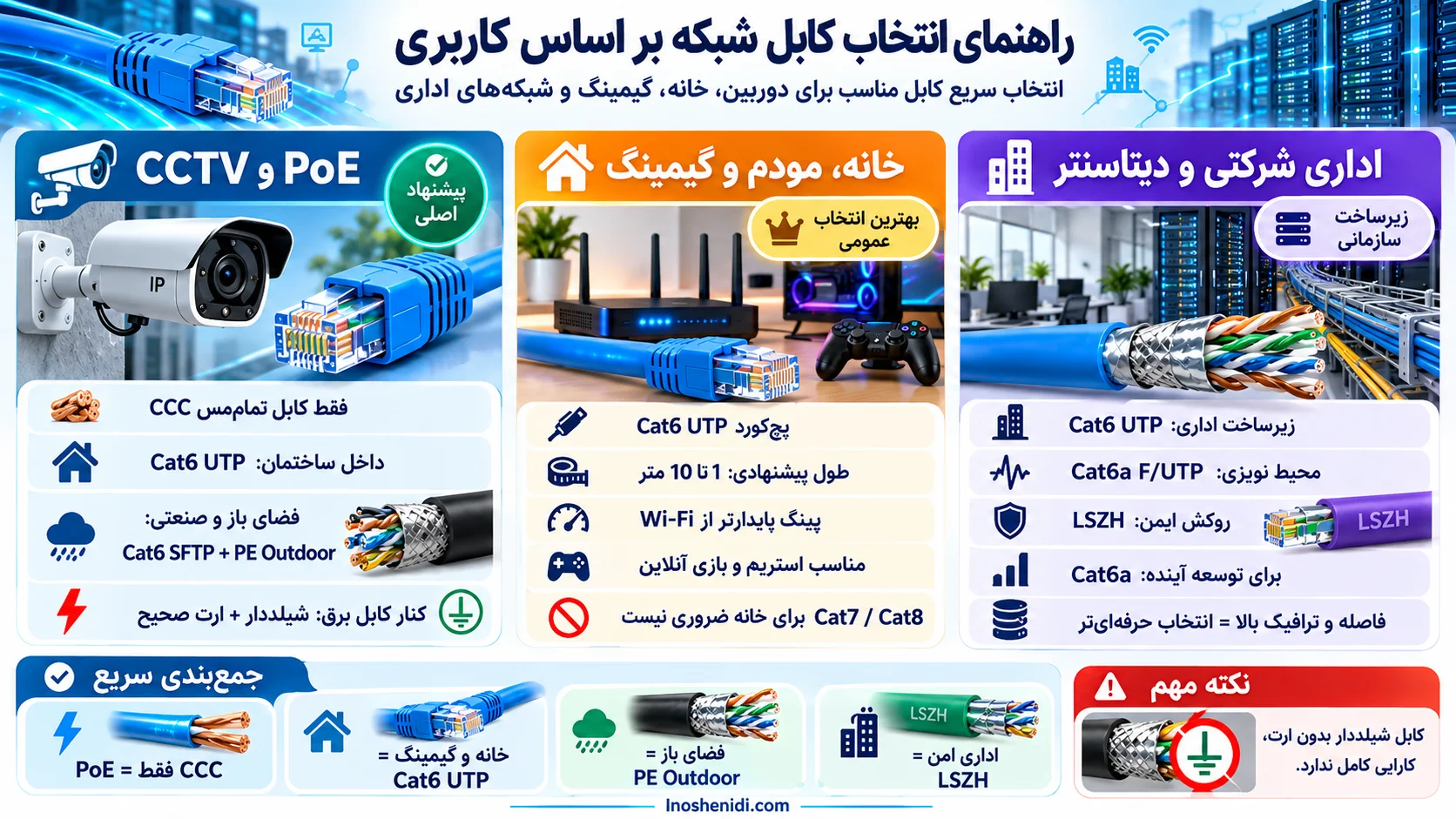

راهنمای انتخاب کابل شبکه متناسب با نوع سناریو و کاربری

انتخاب نوع کابل باید براساس محیط اجرا و نیاز تجهیزات متصل به آن انجام شود. راهنمای خرید کابل شبکه زیر به تفکیک کاربری‌های مختلف تنظیم شده است.

کابل شبکه مناسب دوربین‌های مداربسته (CCTV) و فناوری PoE

زیرساخت سیستم‌های نظارت تصویری به دلیل ارتباط مداوم با برق و تصویر، به کابل‌های استاندارد نیاز دارد.

• به دلیل انتقال جریان برق روی شبکه (PoE)، استفاده از کابل با مغزی 100 درصد مس خالص (CCC) الزامی است.
• برای دوربین‌های داخل ساختمان که مسیر متعارفی دارند، کابل Cat6 UTP انتخاب مناسبی است.
• برای دوربین‌های نصب‌شده در فضای باز و محیط‌های صنعتی، باید از کابل Cat6 SFTP با روکش PE Outdoor استفاده کرد.
• اگر کابل شبکه به ناچار در مجاورت خطوط برق عبور می‌کند، انتخاب کابل‌های شیلددار و متصل کردن صحیح آن‌ها به چاه ارت ضروری است.

کابل شبکه مناسب مصرف خانگی، مودم و گیمینگ

برای مصارف خانگی و بازی‌های آنلاین، پایین بودن پینگ و پایداری اتصال اهمیت دارد. کابل پیشنهادی برای این محیط، یک پچ کورد شبکه پیش‌ساخته شرکتی از نوع Cat6 UTP با طول مشخص (بین 1 تا 10 متر) است. ارتباط کابلی در مقایسه با Wi-Fi، نوسانات پینگ را حذف کرده و مشکل از دست رفتن بسته‌های داده (Packet Loss) به دلیل وجود موانع فیزیکی را برطرف می‌کند. پهنای باند اینترنت‌های خانگی نیازی به فرکانس‌های بالای کابل‌های Cat7 یا Cat8 ندارد و مدل‌های استاندارد Cat6 بهترین عملکرد را برای استریم و گیمینگ فراهم می‌کنند.

کابل شبکه مناسب شبکه‌های اداری، شرکتی و دیتاسنتر

در شبکه‌های ساخت‌یافته سازمانی، کابل‌ها معمولاً درون داکت و ترانکینگ قرار می‌گیرند.

• برای زیرساخت اداری، کابل Cat6 UTP و در محیط‌های مستعد نویز Cat6a F/UTP گزینه‌های استانداردی هستند.
• برای رعایت ضوابط ایمنی حریق در ساختمان‌های تجاری و اداری، روکش کابل‌ها باید حتما از نوع LSZH باشد.
• اگر فاصله کلاینت‌ها تا سرور زیاد است و مجموعه برنامه‌ای برای انتقال حجم بالای داده‌ها در آینده دارد، کابل Cat6a پاسخگوی این نیاز سازمانی است.

تفاوت کابل شبکه کلاف (Bulk) با پچ‌کورد کارخانه‌ای (Patch Cord)

ساختار فیزیکی رشته‌های هادی در کابل‌های زیرساخت و رابط‌ها متفاوت است. در کابل‌های کلاف که برای مسیرهای طولانی استفاده می‌شوند، هادی از نوع یکپارچه و مفتولی (Solid) است. این ساختار باعث می‌شود کابل در داکت‌ها شکل خود را حفظ کرده و پس از پانچ روی کیستون ثابت بماند، اما در صورت خم و راست شدن مداوم، دچار شکستگی می‌شود.

پچ کورد شبکه از رشته‌های هادی افشان (Stranded) ساخته شده است تا انعطاف‌پذیری بالایی در برابر جابه‌جایی پشت سیستم‌ها داشته باشد. سوکت‌زنی دستی روی کابل‌های مفتولی، ثبات اتصالات کارخانه‌ای پچ‌کوردها را ندارد، به همین دلیل برای رابط بین پریز شبکه و کامپیوتر، خرید پچ‌کوردهای آماده توصیه می‌شود.

تست فلوک (Fluke Test) چیست و چه اهمیتی در تضمین کیفیت کابل دارد؟

تست فلوک چنل و پرمننت به‌عنوان معیار اصلی برای بررسی سلامت و استاندارد بودن شبکه‌های پسیو استفاده می‌شود. این دستگاه‌ها پارامترهای انتقال پالس را اندازه‌گیری کرده و گزارش دقیقی از وضعیت خطوط ارائه می‌دهند.

• تست چنل Channel Test: در این نوع سنجش، تمام مسیر شبکه شامل کابل اصلی داخل دیوارها همراه با پچ‌کوردهای متصل به دو سر آن بررسی می‌شود.
• تست پرمننت Permanent Link Test: این تست صرفاً کابل زیرساخت ثابت و کیستون‌های متصل به آن را بدون دخالت پچ‌کورد ارزیابی می‌کند و نتیجه آن برای تحویل پروژه‌های مهندسی اهمیت بالایی دارد.

تایید کابل شبکه در تست فلوک نشان‌دهنده کیفیت مناسب مغزی مس و رعایت استانداردهای تولید است، زیرا این تجهیزات مواردی مانند همشنوایی، بازگشت سیگنال، میزان مقاومت الکتریکی و تاخیر انتقال داده را با دقت اندازه‌گیری می‌کنند.

اشتباهات رایج در کابل‌کشی شبکه که باعث افت شدید سرعت می‌شوند

عدم رعایت اصول فیزیکی در حین اجرا، عملکرد کابل‌های باکیفیت را نیز دچار افت می‌کند. موارد زیر از اشتباهات اجرایی رایج هستند:

• کابل‌کشی بیش از متراژ مجاز: کشیدن کابل یکپارچه به طول بیشتر از 100 متر بدون استفاده از سوئیچ یا ریپیتر، موجب افت سیگنال می‌شود.
• رعایت نکردن شعاع خمش مجاز Bend Radius: خم کردن کابل شبکه با زاویه 90 درجه، به زوج‌سیم‌ها و ساختار شیلد آسیب می‌زند. حداقل شعاع خمش برای کابل‌های UTP حدود 4 برابر قطر کابل و برای کابل‌های شیلددار 8 برابر قطر کابل است.
• نصب در مجاورت کابل برق: عبور کابل شبکه از کنار کابل‌های برق فشار قوی یا کابل موتور آسانسور بدون استفاده از داکت پارتیشن‌دار، تداخل شدید ایجاد می‌کند.
• باز کردن اضافی تابیدگی زوج‌ها: باز کردن زوج‌سیم‌ها بیش از حد استاندارد (13 میلی‌متر) هنگام پانچ کردن سوکت، مقاومت کابل را در برابر نویز و همشنوایی کاهش می‌دهد.

سوالات متداول

آیا خرید کابل شبکه Cat7 یا Cat8 پینگ بازی‌های آنلاین یا سرعت اینترنت خانگی را بهبود می‌دهد؟

خیر. رده کابل صرفاً ظرفیت انتقال شبکه داخلی محلی را تعیین می‌کند و سقف سرعت اینترنت خانگی شما به مودم و زیرساخت سرویس‌دهنده بستگی دارد. کابل استاندارد Cat6 تمام‌مس برای مصارف گیمینگ بهترین پایداری ممکن را فراهم می‌کند.

حداکثر متراژ کابل شبکه بدون افت سرعت چقدر است؟

حداکثر متراژ استاندارد طبق مصوبات بین‌المللی برابر با 100 متر است که شامل 90 متر کابل زیرساخت اصلی و 10 متر پچ‌کورد رابط می‌شود. برای فواصل بیشتر از این میزان باید از سوئیچ میانی یا بستر فیبر نوری استفاده کرد.

اگر کابل شبکه SFTP بخریم اما ساختمان چاه ارت نداشته باشد چه اتفاقی می‌افتد؟

اگر شیلد فلزی کابل به سیستم ارتینگ ساختمان متصل نشود، به جای دفع نویز محیط، خود شیلد به‌عنوان یک آنتن عمل کرده و امواج را جذب می‌کند. این وضعیت موجب افزایش نویز شبکه شده و کیفیت اتصال را مختل می‌کند.

چگونه کابل شبکه مس خالص (CCC) را از کابل آلومینیوم با روکش مس (CCA) تشخیص دهیم؟

با تراشیدن روکش رویی سیم هادی با استفاده از تیغ، رنگ سفید آلومینیوم نمایان می‌شود. همچنین در تست شعله مستقیم، رشته‌های آلومینیومی بلافاصله ذوب و جمع می‌شوند، اما مس خالص ساختار خود را حفظ کرده و فقط تغییر رنگ می‌دهد.

در ایران برای سربندی کابل شبکه استاندارد T568A بهتر است یا T568B؟

عملکرد فنی هر دو استاندارد یکسان است، اما در ایران و تجهیزات موجود در بازار جهانی، الگوی T568B به‌عنوان استاندارد ثابت مورد استفاده قرار می‌گیرد. برای حفظ یکپارچگی شبکه، هر دو سر کابل باید با یک استاندارد پانچ شوند.

سخن پایانی

انتخاب کابل شبکه بر مبنای نوع کاربری، ضامن کیفیت و پایداری طولانی‌مدت اتصالات سیستم شما است. در شبکه‌های خانگی و اداری معمولی، استفاده از کابل‌های Cat6 با هادی تمام‌مس بهترین خروجی را ارائه می‌دهد. برای شبکه‌های صنعتی و دوربین‌های فضای باز، کابل‌های شیلددار دارای روکش PE ضروری هستند. با خودداری از خرید کابل‌های بی‌کیفیت آلومینیومی و رعایت دقیق استانداردهای سوکت‌زنی و محدودیت متراژ، می‌توان از بروز افت سرعت و قطعی‌های مداوم جلوگیری کرد.
