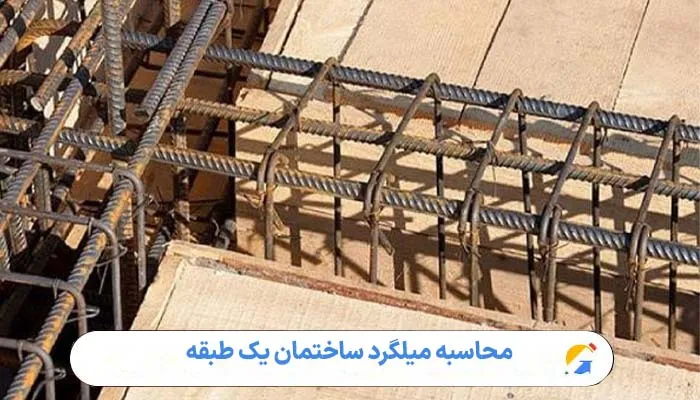

محاسبه میلگرد ساختمان یک طبقه
محاسبه و اجرای میلگرد در ساختمانهای یکطبقه تنها یک کار فنی ساده نیست، بلکه فرآیندی تخصصی و حیاتی است که مستقیماً با ایمنی و دوام سازه در ارتباط است. برای انتخاب میلگرد مناسب، باید به عواملی مثل نوع پی، ابعاد ساختمان، شرایط بارگذاری و حتی جنس خاک توجه کرد. اگر شما در ابتدای مسیر ساختوساز هستید، آشنایی با این موضوع که میلگرد را از کجا بخریم و چگونه کیفیت آن را تشخیص دهیم، نقش مهمی در کاهش هزینهها و افزایش اطمینان از سازه خواهد داشت. همچنین شناخت انواع میلگرد و کاربرد هرکدام در بخشهایی مثل فونداسیون، ستون، شناژ یا سقف باعث میشود طراحی دقیقتر و اصولیتری انجام شود.
| بخش سازه | سایز میلگرد (میلیمتر) | تعداد/متر طول | توضیحات |
|---|---|---|---|
| فونداسیون نواری | ۱۴ | ۴ شاخه در هر متر طول | دو شبکه بالا و پایین، عرض ۵۰ سانتیمتر، عمق ۶۰ سانتیمتر |
| شناژ افقی | ۱۲ | ۲ تا ۴ شاخه | فاصله خاموتها ۱۵ تا ۲۰ سانتیمتر، طول همپوشانی ۴۰ برابر قطر میلگرد |
| ستونها | ۱۴ یا ۱۶ | حداقل ۴ شاخه | خاموتها برای مهار طولی و مقاومت برشی، کاور ۲٫۵ تا ۴ سانتیمتر |
| تیرها و نعلدرگاهها | ۱۲ تا ۲۰ | بسته به طول دهانه | میلگردهای کششی در پایین، میلگردهای فشاری یا تقویتی در بالا، خاموتها با فاصله ۱۰ تا ۲۵ سانتیمتر |
| سقف تیرچهبلوک | ۸ تا ۱۲ | شبکه کششی و توزیعی | میلگردهای حرارتی و توزیعی با فاصله ۲۰ تا ۳۰ سانتیمتر، رعایت کاور ۲ تا ۳ سانتیمتر |
تعیین ورودیهای طراحی
اولین گام برای محاسبه دقیق میلگرد، مشخص کردن ورودیهای طراحی است. این ورودیها اطلاعات پایهای هستند که تمام محاسبات بعدی بر اساس آنها انجام میشود:
- ابعاد و کاربری ساختمان: طول، عرض و تعداد دهانهها در کنار نوع کاربری (مسکونی یا اداری) تعیینکننده میزان بارهای وارده هستند.
- نوع پی: بسته به شرایط خاک و وزن سازه، پی نواری یا رادیه انتخاب میشود که هرکدام مقدار میلگرد متفاوتی نیاز دارند.
- نوع سقف: سقف تیرچهبلوک، دال یکطرفه یا دوطرفه، بر حجم میلگرد مورد نیاز تأثیر مستقیم دارد.
- بارهای وارده: بار مرده (وزن مصالح)، بار زنده (تردد افراد و وسایل) و بار زلزله یا باد بر اساس آییننامه محاسبه میشوند.
- نتایج ژئوتکنیک خاک: ظرفیت باربری خاک، عمق پی و شرایط زیرسطحی تعیین میکند چه میزان آرماتور برای مقابله با نشست یا گسیختگی لازم است.
در نظر گرفتن دقیق این ورودیها، اساس محاسبه درست میلگرد در ساختمان یکطبقه است.
آییننامهها و حداقلهای الزامی
محاسبه و اجرای میلگرد ساختمان باید بر اساس ضوابط آییننامهای باشد تا هم ایمنی و هم دوام سازه تضمین شود. در ایران مهمترین مرجعها مبحث ششم مقررات ملی ساختمان (بارگذاری)، مبحث نهم (طرح و اجرای ساختمانهای بتنآرمه) و آییننامه ۲۸۰۰ زلزله هستند. این منابع حداقل و حداکثر مقدار فولاد، فواصل میلگردها، طول مهاری و ضوابط وصله را مشخص میکنند.
برای مثال، در آییننامه ذکر شده است که حداقل فولاد طولی در تیر و ستون باید حدود یک درصد سطح مقطع بتن باشد و حداکثر آن نباید از چهار درصد فراتر رود تا از تراکم بیش از حد آرماتور جلوگیری شود. همچنین، میلگردهای عرضی (خاموت) باید در فواصل معین بسته شوند تا مقاومت برشی و مهار آرماتورهای طولی تأمین شود. رعایت این قواعد ساده، از بروز خطاهای پرهزینه در حین اجرا جلوگیری میکند.
محاسبه میلگرد فونداسیون (نواری/رادیه)
فونداسیون بهعنوان شالوده ساختمان بیشترین حجم میلگرد را به خود اختصاص میدهد. در پی نواری، ابتدا فشار خاک و بارهای وارده محاسبه میشود، سپس بر اساس لنگر خمشی، مقدار آرماتور کششی تعیین میگردد. فرمول متداول As = M / (ϕ·jd) است که در آن As سطح فولاد مورد نیاز، M لنگر خمشی و jd بازوی اهرمی مؤثر است.
در پی نواری معمولاً از دو لایه میلگرد طولی در بالا و پایین استفاده میشود که بهوسیله میلگردهای عرضی (تقویتی) مهار میشوند. در پی رادیه (یکپارچه)، علاوه بر شبکه اصلی تحتانی، یک شبکه فوقانی نیز در نواحی با لنگر منفی یا زیر ستونها تعبیه میشود. قطر میلگردها معمولاً بین ۱۲ تا ۲۰ میلیمتر انتخاب میشود، بسته به باربری سازه و شرایط خاک.
نکته مهم در طراحی فونداسیون، رعایت فاصله استاندارد میلگردها، پوشش بتن (کاور) و طول اورلپ در محل وصلههاست. این جزئیات کوچک، نقش بزرگی در عملکرد نهایی سازه دارند.
شناژها و کلافهای افقی/عمودی
شناژ یا کلافهای افقی و عمودی یکی از مهمترین اجزای مقاومسازی در ساختمانهای یکطبقه به شمار میروند. این کلافها وظیفه یکپارچهسازی دیوارها، انتقال بارها به فونداسیون و افزایش مقاومت در برابر زلزله را بر عهده دارند. در ساختمانهای بنایی مسلح یا سازههای سبک، استفاده از شناژها الزامی است.
ابعاد متداول شناژها معمولاً در بازه ۲۰×۳۰ یا ۲۵×۳۵ سانتیمتر در نظر گرفته میشوند. برای آرماتورگذاری، در اکثر موارد ۲ تا ۴ میلگرد طولی با قطر ۱۲ تا ۱۶ میلیمتر به کار میرود که با خاموتهای ۶ یا ۸ میلیمتر در فواصل ۱۵ تا ۲۰ سانتیمتر بسته میشوند. در گوشهها و محل اتصال دیوارها، باید همپوشانی میلگردها به اندازه کافی (حدود ۴۰ برابر قطر میلگرد) رعایت شود.
شناژهای افقی در ارتفاع دیوارها اجرا میشوند تا بار دیوار بهطور یکنواخت منتقل شود، در حالی که شناژهای عمودی (ستونکها) بهصورت قائم در محل تقاطع دیوارها یا اطراف بازشوها اجرا میشوند. رعایت این نکات باعث میشود سازه یکپارچه و مقاوم در برابر نیروهای جانبی باشد.
ستونها و ستونکها
ستونها یا ستونکها در ساختمان یکطبقه نقش انتقال بار سقف به فونداسیون را دارند و از کمانش یا ریزش دیوار جلوگیری میکنند. ابعاد متداول ستونها ۳۰×۳۰ یا ۳۰×۴۰ سانتیمتر در نظر گرفته میشود، اما انتخاب نهایی باید بر اساس محاسبات بار و آییننامه باشد.
حداقل آرماتور طولی ستون معمولاً برابر با ۱٪ سطح مقطع بتن است. بهطور مثال در مقطع ۳۰×۳۰، حداقل ۴ میلگرد ۱۴ یا ۱۶ میلیمتر لازم است. خاموتها نیز برای مهار آرماتور طولی و تأمین مقاومت برشی استفاده میشوند و در نزدیکی تکیهگاهها (بالا و پایین ستون) با فاصله کمتر بسته میشوند.
وصله میلگردهای طولی بهتر است در ناحیه با کمترین تنش صورت گیرد و طول مهاری طبق آییننامه رعایت شود. همچنین کاور بتن (حدود ۲٫۵ تا ۴ سانتیمتر) باید در نظر گرفته شود تا میلگردها در برابر خوردگی محافظت شوند. رعایت این اصول باعث میشود ستونها در برابر بارهای قائم و جانبی عملکرد مناسبی داشته باشند.
سایت concrete در این باره میگوید:
“Columns are the most critical vertical load-carrying members in a structure, responsible for transferring loads from the superstructure to the foundation safely.”
«ستونها حیاتیترین اعضای باربر عمودی در یک سازه هستند که مسئولیت انتقال ایمن بار از روسازه به فونداسیون را بر عهده دارند.»
تیرها و نعلدرگاهها
تیرها و نعلدرگاهها وظیفه انتقال بارهای سقف و دیوارها به ستونها یا شناژها را بر عهده دارند. در ساختمان یکطبقه معمولاً دهانهها کوچک هستند، اما حتی در این شرایط نیز طراحی صحیح میلگرد اهمیت زیادی دارد.
محاسبه میلگرد تیرها ابتدا بر اساس لنگر خمشی و نیروی برشی انجام میشود. میلگردهای کششی (تحتانی) بیشترین بار را تحمل میکنند و معمولاً از میلگردهای آجدار با قطر ۱۲ تا ۲۰ میلیمتر استفاده میشود. در بالای تیرها نیز میلگردهای فشاری یا تقویتی قرار داده میشود تا لنگر منفی در تکیهگاهها کنترل شود.
خاموتها نقش کلیدی در مقاومت برشی تیر دارند. فاصله خاموتها در نزدیکی تکیهگاهها باید کمتر (۱۰ تا ۱۵ سانتیمتر) و در وسط دهانه بیشتر (۲۰ تا ۲۵ سانتیمتر) باشد. در نعلدرگاهها که بالای بازشوهایی مثل در و پنجره قرار میگیرند، مقطع کوچکتر است و معمولاً ۲ یا ۳ میلگرد طولی به همراه خاموتهای Φ۶ یا Φ۸ کافی خواهد بود. رعایت طول مهاری، قلابهای استاندارد و همپوشانی میلگردها برای جلوگیری از شکست موضعی بسیار مهم است.
سقف (تیرچهبلوک یا دال)
انتخاب سیستم سقف در ساختمان یکطبقه معمولاً بین تیرچهبلوک یا دال بتنی یکطرفه/دوطرفه انجام میشود. در سیستم تیرچهبلوک، میلگردهای کششی در پایین تیرچهها قرار میگیرند و روی تکیهگاهها میلگردهای تقویتی فوقانی اجرا میشود. میلگردهای حرارتی و توزیعی نیز در بالا با فواصل ۲۰ تا ۳۰ سانتیمتر بسته میشوند.
در دالهای بتنی یکطرفه یا دوطرفه، طراحی بر اساس توزیع بار روی دهانهها صورت میگیرد. میلگردهای کششی در امتداد بارگذاری اصلی و میلگردهای ثانویه در جهت دیگر قرار داده میشوند. شبکه فولادی معمولاً از میلگردهای ۸ تا ۱۲ میلیمتر تشکیل میشود. برای کنترل ترکهای حرارتی نیز میلگردهای حرارتی در سطح فوقانی دال قرار داده میشوند.
نکته مهم در سقفها، رعایت کاور مناسب (۲ تا ۳ سانتیمتر)، فاصله منظم میلگردها و کنترل خیز مجاز است. این جزئیات ساده، تأثیر مستقیمی بر دوام و عملکرد سقف دارند.
مثال عددی سرانگشتی
برای درک بهتر محاسبه میلگرد در یک ساختمان یکطبقه، یک مثال ساده را بررسی میکنیم. فرض کنید ساختمانی مسکونی با ابعاد پلان ۱۰×۱۲ متر و دو دهانه ۴ و ۶ متری داریم. نوع پی، نواری و سقف، تیرچهبلوک در نظر گرفته میشود.
در این شرایط، برای فونداسیون نواری با عرض ۵۰ سانتیمتر و عمق ۶۰ سانتیمتر، بهطور میانگین دو شبکه میلگرد طولی (بالا و پایین) مورد نیاز است. اگر در هر متر طول پی از ۴ میلگرد ۱۴ استفاده شود، برای محیط کل بنا (حدود ۴۴ متر طول پی)، مجموعاً نزدیک به ۱۷۶ متر میلگرد ۱۴ لازم است. با در نظر گرفتن وزن واحد میلگرد ۱۴ (۱٫۲۱ کیلوگرم بر متر)، وزن تقریبی این بخش حدود ۲۱۳ کیلوگرم میشود.
به همین ترتیب، برای شناژهای افقی و عمودی، ستونکها و سقف، مقادیر میلگرد بهصورت سرانگشتی محاسبه و جمع میشوند. این روش اگرچه جایگزین طراحی دقیق نیست، اما دید کلی از مقدار مورد نیاز فراهم میکند.
برآورد وزنی و ریالی
پس از محاسبه طول کل میلگردها، باید آن را به وزن تبدیل کرد. برای این کار از جداول وزن واحد طول میلگرد استفاده میشود (مثلاً میلگرد ۱۲ معادل ۰٫۸۹ کیلوگرم بر متر). با ضرب طول کل هر سایز در وزن واحد طول، وزن کل آن سایز به دست میآید. در نهایت، مجموع وزن همه سایزها وزن نهایی پروژه خواهد بود.
برای محاسبه هزینه، وزن کل در قیمت روز هر کیلوگرم میلگرد ضرب میشود. معمولاً باید ۵ تا ۱۰ درصد پرت ناشی از برش و خمکاری را هم اضافه کرد. علاوه بر قیمت خود میلگرد، هزینههای جانبی مثل حمل، خم و برش و بستن آرماتور نیز باید در برآورد مالی لحاظ شود.
این روش کمک میکند کارفرما قبل از شروع پروژه دید شفافی از هزینه میلگرد داشته باشد و بودجهبندی مناسبی انجام دهد.
نکات اجرایی کلیدی
محاسبه میلگرد تنها بخشی از کار است؛ اجرای درست آن اهمیت بسیار بیشتری دارد. چند نکته کلیدی در اجرا عبارتاند از:
- کاور بتنی مناسب: برای محافظت میلگرد در برابر رطوبت و خوردگی، کاور (پوشش بتنی) باید طبق آییننامه رعایت شود؛ معمولاً ۲٫۵ تا ۵ سانتیمتر بسته به محل استفاده.
- فاصله میلگردها: حداقل فاصله آزاد بین میلگردها باید به اندازه قطر میلگرد یا ۲٫۵ سانتیمتر باشد تا بتنریزی بهخوبی انجام شود.
- استفاده از لقمه بتنی: قرار دادن لقمه در زیر و اطراف شبکه میلگرد باعث ثابت ماندن آنها در موقعیت طراحیشده میشود.
- کیفیت میلگرد: میلگرد باید تمیز و عاری از زنگزدگی، چربی و گل باشد تا چسبندگی مناسب با بتن ایجاد شود.
- وصله و طول مهاری: محل وصلهها نباید در نواحی پرتنش قرار گیرد و طول همپوشانی باید مطابق آییننامه (معمولاً ۴۰ تا ۵۰ برابر قطر میلگرد) رعایت شود.
خطاهای رایج و راههای پیشگیری
بسیاری از مشکلات سازهای به دلیل خطاهای اجرایی در آرماتوربندی رخ میدهند. رایجترین اشتباهات شامل موارد زیر است:
- وصله در نواحی پرتنش: این کار باعث ضعف موضعی و ترکخوردگی میشود. برای جلوگیری، وصله باید در نواحی با تنش کم و بهصورت دودرمیان اجرا شود.
- کم یا زیاد بودن میلگرد نسبت به محاسبات: استفاده کمتر از مقدار محاسبهشده مقاومت سازه را کاهش میدهد و استفاده بیش از حد نیز باعث تراکم زیاد و بتنریزی ناقص میشود.
- عدم رعایت فاصله خاموتها: خاموتهای با فاصله زیاد مانع عملکرد درست در برابر برش میشوند. کنترل دقیق فاصلهها ضروری است.
- کاور ناکافی: کاهش پوشش بتنی منجر به خوردگی سریع میلگرد و افت مقاومت میشود.
- بینظمی شبکه میلگرد: خمیدگی یا تغییر محل میلگردها میتواند توزیع نیروها را مختل کند. استفاده از لقمه و اسپیسر راهکار مناسبی است.
با رعایت این موارد و نظارت دقیق ناظر پروژه، میتوان از بسیاری مشکلات سازهای جلوگیری کرد و عمر مفید ساختمان را افزایش داد.
حتی در مواردی که پروژه شما یکطبقه است، دانستن مباحثی مانند تعداد میلگردهای موردنیاز در ستون بتنی دوطبقه میتواند دید شما را نسبت به الزامات آییننامهای و اهمیت رعایت جزئیات بیشتر کند. در نهایت، ترکیب انتخاب درست میلگرد، محاسبات مهندسی و اجرای دقیق آرماتوربندی، تضمینکننده ساخت بنایی مقاوم و بادوام در برابر بارهای زلزله و نشست زمین خواهد بود.
ابزار و نرمافزارهای مفید
برای محاسبه میلگرد ساختمان یکطبقه علاوه بر روشهای دستی و آییننامهای، استفاده از ابزارهای نرمافزاری کمک زیادی به دقت و سرعت کار میکند. نرمافزارهایی مانند ETABS و SAFE از پرکاربردترین گزینهها هستند که بارگذاری، تحلیل سازه و طراحی میلگرد فونداسیون، ستون و سقف را انجام میدهند. برای ترسیم جزئیات اجرایی نیز نرمافزارهای AutoCAD و ابزارهای BIM مثل Revit مورد استفاده قرار میگیرند.
در کنار این نرمافزارهای تخصصی، فایلهای اکسل و جداول آماده برای محاسبات سرانگشتی بسیار کاربردی هستند. بهعنوان مثال، میتوان با وارد کردن ابعاد فونداسیون و مقطع تیرها در یک فایل اکسل، طول و وزن میلگردهای مورد نیاز را تخمین زد. همچنین استفاده از جداول وزن واحد طول میلگرد برای تبدیل طول به وزن ضروری است.
این ابزارها جایگزین دانش مهندسی نیستند، اما روند طراحی و برآورد را سادهتر کرده و از خطاهای محاسباتی جلوگیری میکنند.
برای استعلام به روزترین قیمت میلگرد، مشتریان میتوانند از طریق تماس مستقیم با کارشناسان فروش آسن بهره ببرند. این کارشناسان با ارائه مشاوره دقیق و بهروز، اطلاعات کامل در مورد نوسانات قیمتی و شرایط بازار را در اختیار مشتری قرار میدهند. همچنین میتوان از وبسایت آسن و یا کانالهای ارتباطی آنلاین استفاده کنید تا از آخرین قیمتها باخبر شوید و در نهایت با مقایسه قیمتها و کیفیت محصولات، خریدی هوشمندانه و بهصرفه انجام داد. تلفن: 88885720-021
آدرس: ظفر ، خ بنیسی ، پلاک 47 طبقه 3 واحد 1
جمعبندی
محاسبه میلگرد برای ساختمان یکطبقه فرآیندی است که از تعیین ورودیهای طراحی شروع شده و تا اجرای صحیح آرماتوربندی ادامه مییابد. توجه به آییننامههای معتبر، محاسبه دقیق فونداسیون، کلافها، ستونها، تیرها و سقف، و سپس برآورد وزنی و ریالی، باعث میشود پروژه هم از نظر ایمنی و هم از نظر اقتصادی به نتیجه مطلوب برسد. رعایت نکات اجرایی و پرهیز از خطاهای رایج نیز به اندازه محاسبات اهمیت دارد. در نهایت، انتخاب ابزار مناسب و نظارت مهندس ناظر تضمین میکند که ساختمان حتی در شرایط بحرانی مانند زلزله عملکرد مناسبی داشته باشد.
سوالات متداول
- برای ساختمان یکطبقه چه مقدار میلگرد لازم است؟ بسته به ابعاد، بارگذاری و نوع پی، مقدار متفاوت است؛ اما معمولاً بین ۳۰ تا ۶۰ کیلوگرم بر مترمربع سطح بنا تخمین زده میشود.
- پرت میلگرد چقدر باید در نظر گرفته شود؟ معمولاً ۵ تا ۱۰ درصد وزن کل برای پرت برش و خمکاری لحاظ میشود.
- آیا محاسبات سرانگشتی کافی است؟ خیر، این محاسبات صرفاً برای برآورد اولیه مناسباند و طراحی نهایی باید توسط مهندس محاسب انجام شود.
- کدام نرمافزار برای محاسبه میلگرد کاربردیتر است؟ برای ساختمانهای کوچک، SAFE برای فونداسیون و ETABS برای سازه بهترین گزینهها هستند.
- چرا رعایت کاور میلگرد مهم است؟ چون محافظت در برابر رطوبت و خوردگی را تضمین کرده و عمر مفید سازه را افزایش میدهد.
